BYD Battery-Box Premium LVS 24.0 (48V Low Voltage Systeem)
Kan beschikbaarheid voor afhalen niet laden

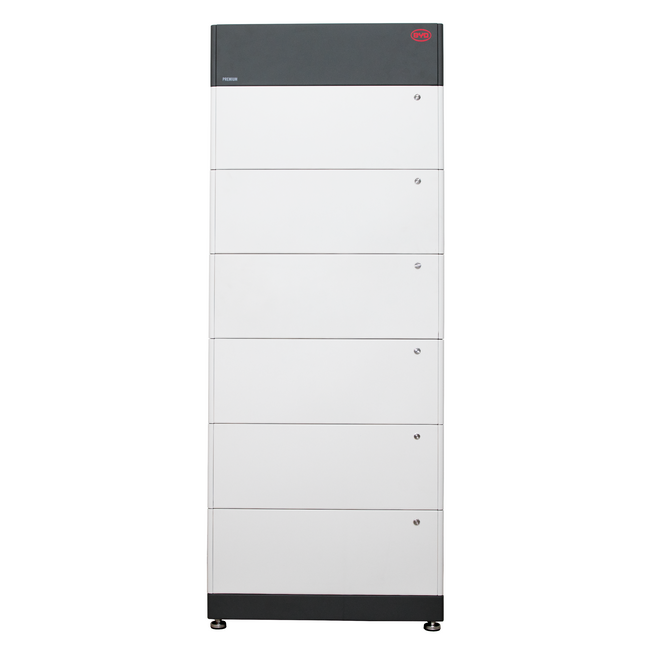

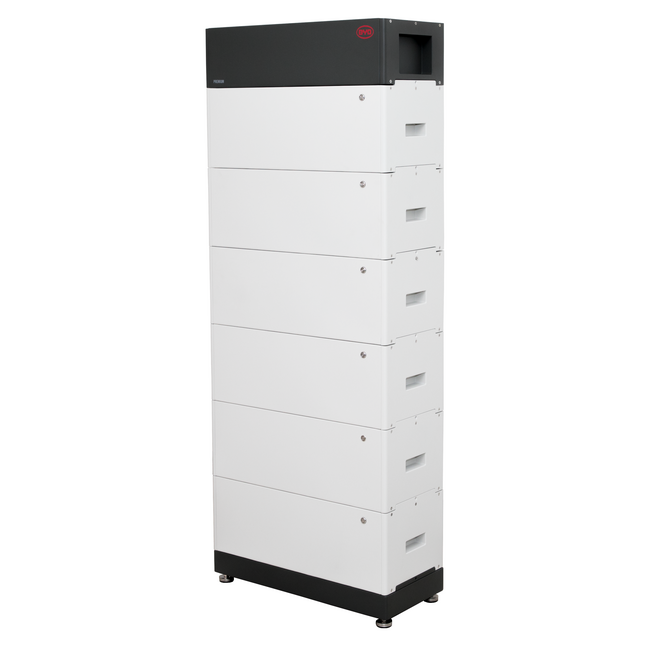

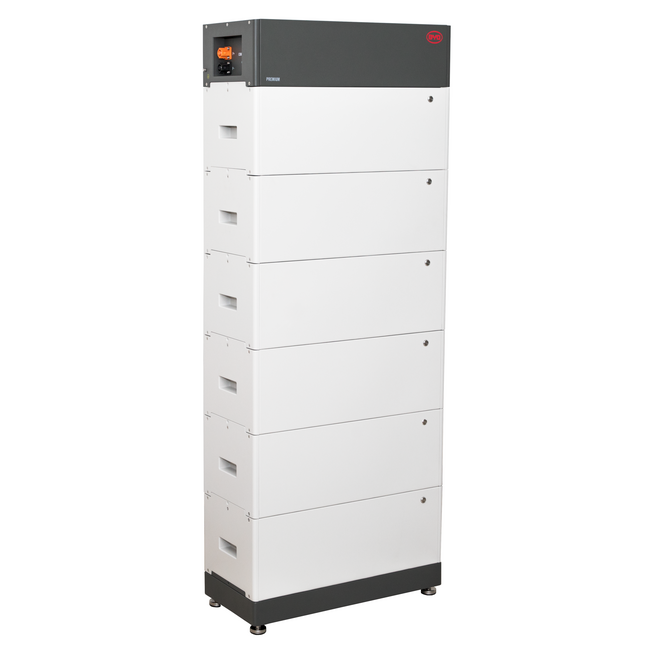

De BYD Battery-Box Premium LVS 24.0 is de maximale single-tower configuratie van de LVS-serie: zes gestapelde LFP-batterijmodules op 51,2 V nominaal leveren direct 24 kWh bruikbare opslagcapaciteit. Het systeem omvat een PDU (Power Distribution Unit), de Base en de geïntegreerde BMU (Battery Management Unit). Dankzij het gepatenteerde interne plug-systeem zijn alle zes modules draadloos gestapeld in één compacte toren. Verdere uitbreiding van capaciteit gebeurt door meerdere torens parallel te schakelen — tot maximaal 256 kWh. Met 250 A continu en 360 A piekstroom is dit systeem uitermate geschikt voor veeleisende noodstroom-, off-grid en (semi-)commerciële toepassingen. Compatibel met toonaangevende eenfasige en driefasige omvormers van GoodWe, Solis, Victron Energy en SMA.
- Maximale tornhoogte: 24,0 kWh in één toren (6 modules) — de grootste single-stack LVS-configuratie.
- Low Voltage 48V: Nominale spanning 51,2 V — maximale veiligheid en brede omvormercompatibiliteit.
- Kobaltvrije LFP-technologie: Maximale veiligheid, lange levensduur en hoge thermische stabiliteit.
- Maximale ontlaadstroom: 250 A continu / 360 A piek (5 s) — ideaal voor noodstroom, off-grid en zwaar gebruik.
- IP55 en 10 jaar garantie: Betrouwbaar in veeleisende omgevingen; rendement ≥ 95% round-trip.
Maximale Single-Tower Capaciteit – Uitbreidbaar tot 256 kWh
De LVS 24.0 vertegenwoordigt de maximale capaciteit binnen één toren van de LVS-serie. Verdere uitbreiding is uitsluitend mogelijk door extra torens parallel te schakelen: tot 64 modules (256 kWh) in totaal. Elke extra toren voegt 24 kWh en 250 A ontlaadstroom toe, waardoor het systeem lineair opschaalt voor grotere residentiële of commerciële projecten. Het systeem ondersteunt on-grid eigenverbruiksoptimalisatie, on-grid met back-upfunctie én volledig off-grid gebruik via CAN of RS485-communicatie. Bedrijfstemperatuur: −10 °C tot +50 °C (laadbeperking tussen −10 °C en +5 °C).
Let op – niet inbegrepen: De BYD DC-aansluitset voor de LVS PDU (35–50 mm² connector set) — bestaande uit DC-connectoren, metalen kabelschoenen, rubberen kernen, O-ringen, klauwstukken en afsluitdoppen — en de batterijkabels naar de omvormer (2 × 35/50 mm² met M8-kabelschoenen, ±2 m) dienen apart besteld te worden.
| Eigenschap | Waarde |
|---|---|
| Model | BYD Battery-Box Premium LVS 24.0 |
| Aantal modules | 6 × LVS 4 kWh module (maximale tornhoogte) |
| Bruikbare capaciteit | 24,0 kWh |
| Technologie | Kobaltvrije Lithium IJzerfosfaat (LiFePO4) |
| Nominale spanning | 51,2 V |
| Bedrijfsspanning | 40 – 57,6 V |
| Max. continu ontlaadstroom | 250 A |
| Piek ontlaadstroom | 360 A (5 seconden) |
| Round-trip rendement | ≥ 95 % |
| Communicatie | CAN / RS485 |
| Afmetingen (H × B × D) | 1693 × 650 × 298 mm |
| Gewicht | 289 kg (6 × 45 kg modules + 19 kg PDU/BMU) |
| Beschermingsklasse | IP55 |
| Bedrijfstemperatuur | −10 °C tot +50 °C |
| Toepassingen | On-grid / On-grid + Back-up / Off-grid |
| Garantie | 10 jaar |
| Certificeringen | VDE2510-50, IEC62619, CE, CEC, UN38.3 |
Wat zit er in het pakket?
| Onderdeel | Omschrijving / Aantal |
|---|---|
| PDU (Power Distribution Unit) | 1 × |
| Base (voetplaat) | 1 × |
| BMU (Battery Management Unit) | Geïntegreerd in PDU |
| Batterijmodules LVS 4,0 kWh | 6 × (elk 45 kg) |
| Ophangbeugels PDU-zijde | 2 × |
| Ophangbeugels wandzijde | 2 × |
| Schroeven en moeren (M4, M5, M6) | Assortiment |
| Communicatiedoorvoeren | 2 × |
| Documentatie | 1 set |
| Niet inbegrepen | BYD DC-aansluitset LVS PDU (35–50 mm² connector set): DC-connectoren ×2, metalen kabelschoenen ×2, rubberen kernen ×2, O-ringen ×2, klauwstukken ×2, afsluitdoppen ×2 |
| Niet inbegrepen | Batterijkabels naar de omvormer (2 × 35/50 mm² met M8-kabelschoenen, ±2 m) |
Met welke omvormers is de LVS 24.0 compatibel?
De BYD Battery-Box Premium LVS 24.0 is een 48V (Low Voltage) batterijsysteem dat communiceert via CAN of RS485. Het is compatibel met toonaangevende eenfasige en driefasige omvormers, waaronder:
- GoodWe (ES/EM/SBP-serie)
- Solis (RHI/S6-serie)
- Victron Energy (MultiPlus / Quattro)
- SMA (Sunny Boy Storage / Tripower)
- Fronius, Studer en andere gecertificeerde merken
Raadpleeg altijd de actuele BYD-compatibiliteitslijst op bydbatterybox.com voor de meest recente certificeringen.
Kan ik de LVS 24.0 nog verder uitbreiden?
De LVS 24.0 is de maximale single-tower configuratie (6 modules = 24 kWh). Verdere uitbreiding is uitsluitend mogelijk via parallelle opstelling van extra torens:
- Elke extra LVS 24.0-toren voegt 24 kWh en 250 A ontlaadstroom toe.
- Tot 64 modules totaal (256 kWh) via parallelle opstelling — ideaal voor grotere residentiële of lichte commerciële installaties.
De parallelle opstelling vereist de juiste bekabeling en een compatibele omvormer die meerdere batterij-strings ondersteunt. Raadpleeg de installatiehandleiding voor details.
Helpt deze batterij om terugleverkosten te vermijden?
Ja. Door overproductie van uw zonnepanelen op te slaan in de LVS 24.0 en later zelf te verbruiken, verhoogt u uw eigenverbruikspercentage aanzienlijk. Met 24 kWh capaciteit kunt u ook meerdere dagen bewolkt weer of verhoogd verbruik overbruggen. In combinatie met een geschikte omvormer ondersteunt het systeem ook time-of-use (TOU) sturing voor maximale besparing op uw energierekening.
