BYD Battery-Box Combiner Box Plus
Kan beschikbaarheid voor afhalen niet laden

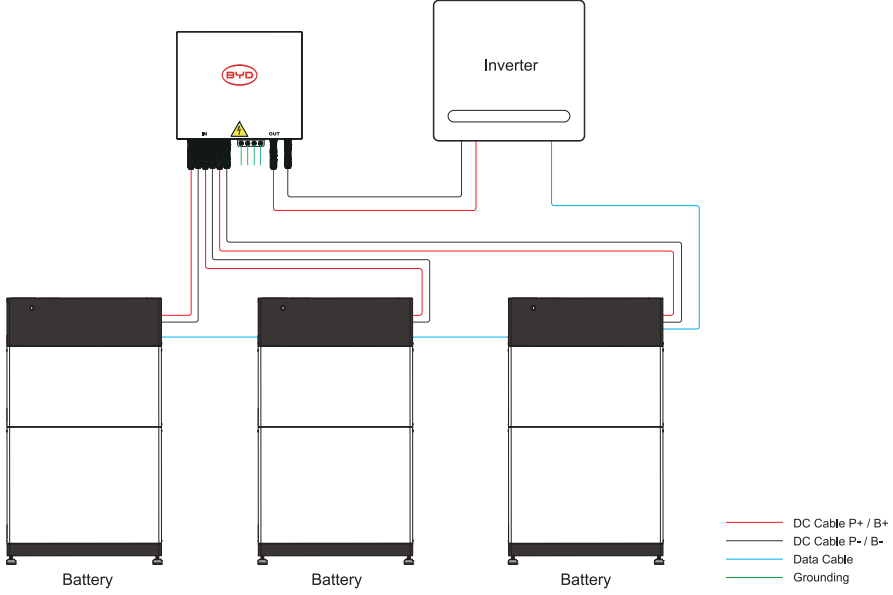

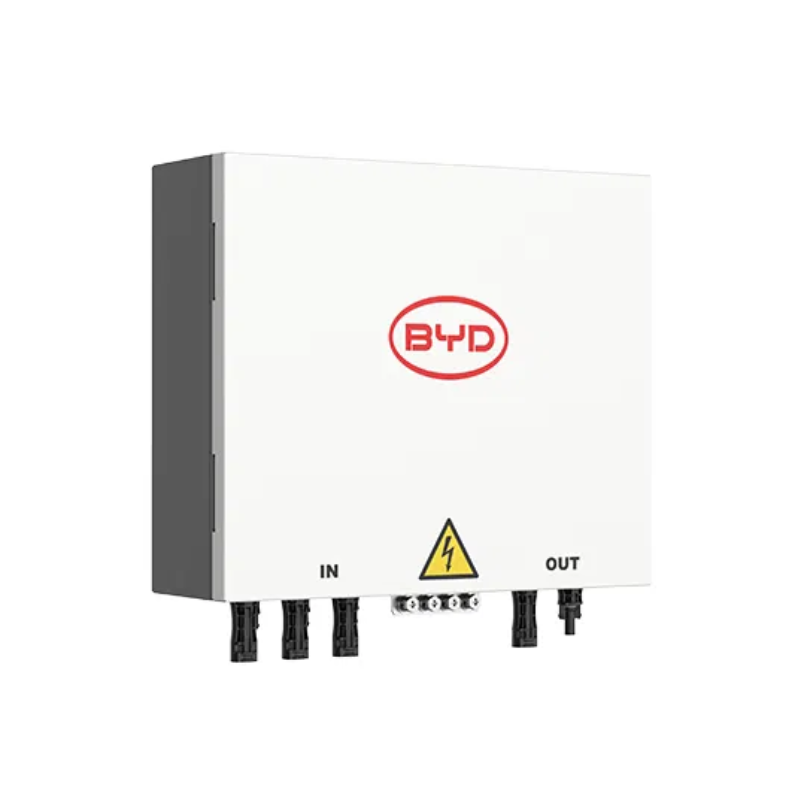

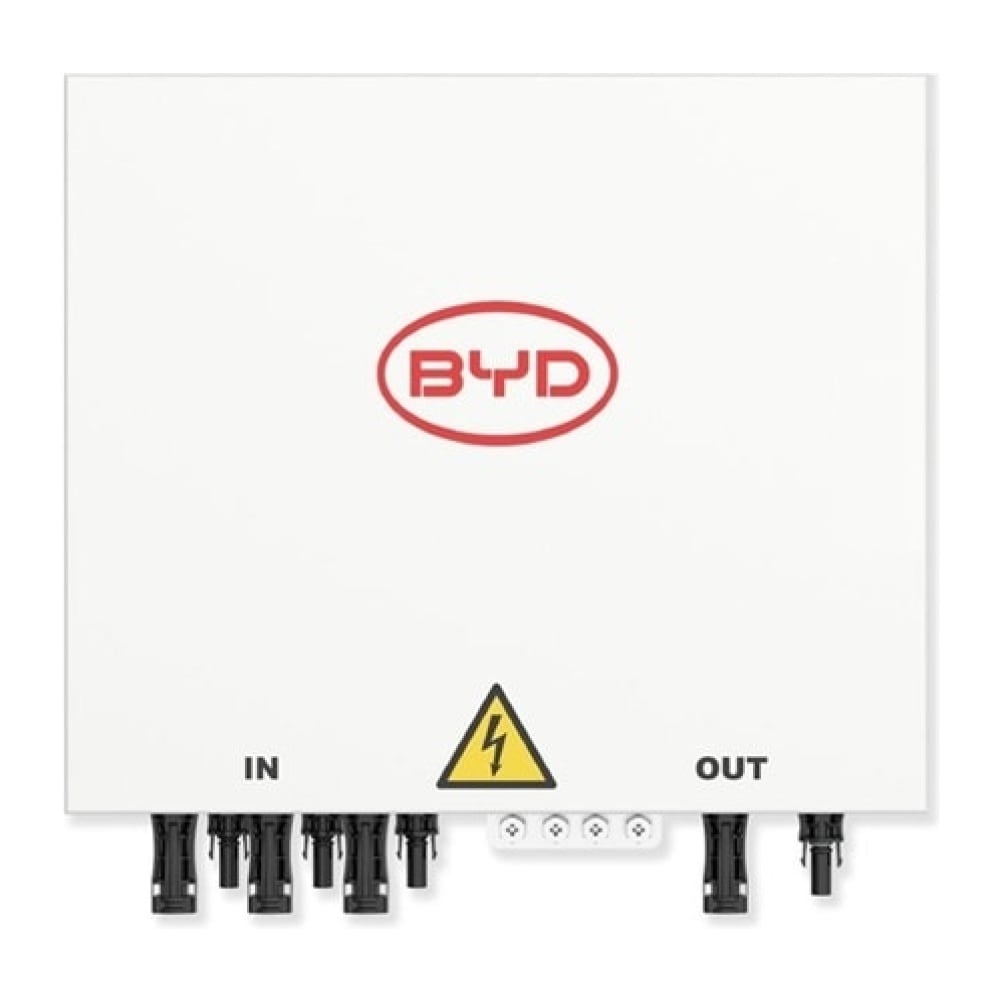

De BYD Battery-Box Combiner Box Plus (CBH-70A) maakt het mogelijk om twee of drie compatibele BYD Battery-Box HV-torens parallel aan te sluiten via één DC-kabelpaar naar de omvormer. De combiner box ondersteunt HVS, HVM, HVB, HVM+, HVS+ en HVE-systemen. Controleer altijd de actuele BYD Compatible Inverter List en zorg ervoor dat alle batterijtorens hetzelfde model, dezelfde moduleconfiguratie en een gelijke State of Charge (SOC) hebben.
Waarom kiezen installateurs voor de BYD Combiner Box Plus CBH-70A?
- Één DC-kabelpaar naar de omvormer — vereenvoudigde bekabeling
- Compatibel met BYD Battery-Box HVS / HVM / HVB / HVM+ / HVS+ / HVE
- IP65 — geschikt voor binnenmontage en beschutte, permanent beschaduwde buitenmontage
- Max. 70A uitgangsstroom — 50A per toren
- Natural Convection koeling — geen actieve ventilator nodig
- 10 jaar fabrieksgarantie · EN IEC 61439-1/2 · RoHS · REACH · POPS
Bevestigde BYD-systeemconfiguraties met Solis en GoodWe
De onderstaande Solis en GoodWe systeemconfiguraties zijn bevestigd voor HVB, HVM+ en HVS+ conform de BYD Compatible Inverter List V1.6. Voor HVS, HVM en HVE raadpleegt u de afzonderlijke actuele BYD-documentatie. De geldige combinatie wordt bepaald door batterijmodel, moduleconfiguratie, aantal torens, omvormermodel en firmware van zowel omvormer als batterij.
Bevestigde Solis-systeemconfiguraties — HVB/HVM+/HVS+ parallel
HVB: 3–10 modules / HVM+: 3–8 modules / HVS+: 2–5 modules per toren · 2–3 torens parallel · BYD firmware 1.28.0
- S6-EH3P(3-10)K-H-EU — HMI: V1B-B2 / DSP: V0F-A2
- S6-EH3P(5-10)K2-H — HMI: V1B-B2 / DSP: V0F-A2
- S6-EH3P(12-20)K-H — DSP: V09-35 / HMI: V0D-04 / HMI-LCD: V09-01
- S6-EH3P(8-12)K-LV-ND-H — HMI: V1B-B2 / DSP: V0F-A2
- S6-EH3P(12-20)K-ND-H — DSP: V09-35 / HMI: V0D-04 / HMI-LCD: V09-01
⚠️ Bij HVB/HVM+/HVS+ parallel op bovenstaande Solis omvormers is de CBH-70A verplicht — de CBH-40A mag niet worden gebruikt. Bekabeling door installateur conform lokale regelgeving.
Bevestigde GoodWe-systeemconfiguraties — HVB/HVM+/HVS+ parallel
HVB: 4–10 modules / HVM+: 4–8 modules / HVS+: 2–5 modules per toren · 2–3 torens parallel · BYD firmware 1.28.0
- GoodWe ET G2 — min. firmware ARM 13
- GoodWe ET (15–30kW) — min. firmware ARM 09
⚠️ Bij HVB/HVM+/HVS+ parallel op de GoodWe ET (15–30kW) is de CBH-70A verplicht — de CBH-40A mag niet worden gebruikt. Bekabeling door installateur conform lokale regelgeving.
- Één DC-kabelpaar naar de omvormer: Consolideert meerdere HV-batterijstrings tot één DC-kabelpaar — vereenvoudigt bekabeling en verhoogt systeemoverzicht.
- IP65 voor binnen en beschut buiten: Bij buiteninstallatie dient de behuizing voortdurend beschaduwd te zijn en beschermd tegen directe zoninstraling. Bij binnenmontage dient voldoende ventilatie aanwezig te zijn — conform BYD-installatiehandleiding sectie 2.1.
- Door BYD voorgeschreven oplossing voor HVB/HVM+/HVS+ parallel met Solis en GoodWe ET: Productcertificeringen conform EN IEC 61439-1/2 — de enige door BYD goedgekeurde Combiner Box voor deze configuraties.
Aanbevolen systeemcombinatie
| Component | Product | Toepassing |
|---|---|---|
| DC-parallelverdeelplatform | BYD Combiner Box Plus CBH-70A | Parallelkoppeling 2–3 HV-torens |
| HV-thuisbatterij | BYD Battery-Box HVS+ / HVM+ / HVB | High-voltage energieopslag — zelfde model per parallelsysteem |
| Hybride omvormer 3-fase (Solis) | Solis S6-EH3P(3-10)K-H-EU / S6-EH3P(12-20)K-H | 3-fase HV-systeem — CBH-70A vereist bij HVB/HVM+/HVS+ |
| Hybride omvormer 3-fase (GoodWe) | GoodWe ET G2 | 3-fase HV-systeem — CBH-70A vereist bij HVB/HVM+/HVS+ |
| Parameter | Waarde |
|---|---|
| Model | CBH-70A |
| Compatibele Battery-Box modellen | HVS / HVM / HVB / HVM+ / HVS+ / HVE |
| Max. aantal batterijtorens | 2 of 3 (parallel) |
| Max. ingangsstroom per toren | 50A |
| Max. uitgangsstroom | 70A |
| Max. bedrijfsspanning | 1000V DC |
| Beschermingsklasse | IP65 |
| Bedrijfstemperatuur | −20°C tot +50°C |
| Bedrijfsluchtvochtigheid | 0%–95% RH, niet-condenserend |
| Koeling | Natural Convection — geen actieve ventilator |
| Installatiemethode | Wandmontage; binnen of beschut buiten, beschermd tegen directe zoninstraling |
| Maximale installatiehoogte | <4000 m |
| Afmetingen (B × D × H) | 350 × 300 × 114,2 mm |
| Gewicht | 8 kg |
| Garantie | 10 jaar |
| Certificeringen | EN IEC 61439-1/2 · IEC 61439-1/2 · AS/NZS 61439-1/2 · RoHS · REACH · POPS |
- CBH-40A verboden bij HVB/HVM+/HVS+ parallel: De CBH-70A is verplicht bij parallelle aansluiting op Solis of GoodWe ET (15–30kW). Bekabeling door installateur conform lokale regelgeving.
- Modellen niet mengen: HVB ↔ HVM+ en HVB ↔ HVS+ en HVM+ ↔ HVS+ zijn niet toegestaan.
- Identieke moduleconfiguratie en gelijke SOC bij alle torens bij installatie.
- Altijd de nieuwste firmware installeren op de Battery-Box vóór ingebruikname.
- Voor HVB/HVM+/HVS+: BYD Compatible Inverter List V1.6. Voor HVS/HVM/HVE: raadpleeg de afzonderlijke actuele BYD-documentatie.
- Installatie uitsluitend door gekwalificeerde installateurs. Max. 1000V DC — levensgevaar bij aanraking van onder spanning staande componenten.
Wat zit er in de verpakking van de BYD Combiner Box Plus CBH-70A?
| Onderdeel | Specificatie | Aantal |
|---|---|---|
| BYD Battery-Box Combiner Box Plus | CBH-70A | 1× |
| Power-cable connector voor omvormerverbinding | Geschikt voor 16 mm² | 1× |
| Power-cable connector voor batterijverbinding | Geschikt voor 10 mm² | 3× |
| Positioning cardboard | — | 1× |
| Installatiehandleiding | — | 1× |
| Connector special tool | — | 1× |
| Mounting bracket | — | 2× |
| Lock screw | M5 | 4× |
| Expansion bolts | M8 | 2× |
Niet inbegrepen: DC-kabel (min. 10 mm² batterijverbinding, min. 16 mm² omvormerverbinding), PE-aardingskabel (min. 10 mm²), OT-kabelschoenen M6, krimpkous, hydraulische krimptang YQK-70, boormachine en momentsleutel. Zie sectie 5.1 van de installatiehandleiding voor de volledige gereedschapslijst.
Met welke BYD Battery-Box modellen is de Combiner Box Plus compatibel?
De CBH-70A ondersteunt BYD Battery-Box HVS, HVM, HVB, HVM+, HVS+ en HVE. Voor HVB/HVM+/HVS+ geldt de BYD Compatible Inverter List V1.6. Voor HVS, HVM en HVE raadpleegt u de afzonderlijke actuele BYD-documentatie. HVB, HVM+ en HVS+ mogen onderling niet worden gemengd. Alle torens moeten identieke moduleconfiguratie en gelijke SOC hebben bij installatie.
Welke BYD HV-systeemconfiguraties met Solis en GoodWe vereisen of ondersteunen de CBH-70A?
Bij bepaalde HVB/HVM+/HVS+ configuraties is de CBH-70A verplicht — zie de compatibiliteitstabel hierboven. De bevestigde Solis- en GoodWe-modellen, modulebereiken en minimale firmwareversies staan volledig vermeld in de highlight-boxen hierboven. Download de volledige BYD Compatible Inverter List V1.6 voor alle details.
Wat zijn de kabelvereisten voor installatie van de CBH-70A?
Conform BYD-installatiehandleiding sectie 5.3.2 — DC-kabels zijn niet inbegrepen en dienen door de installateur te worden aangeschaft:

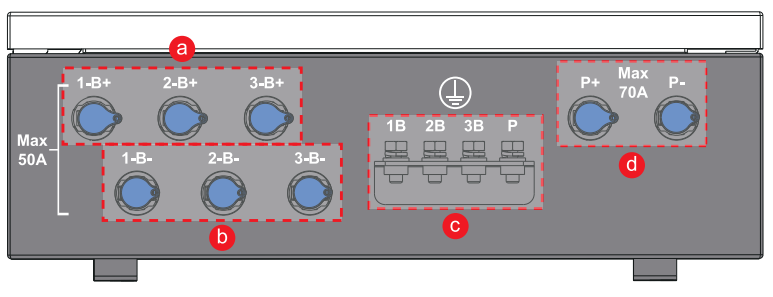

- Batterijverbinding (B+ / B−): min. 10 mm² (8 AWG) — striptlengte 10 mm
- Omvormerverbinding (P+ / P−): min. 16 mm² (6 AWG) — striptlengte 10 mm
- PE-aardingskabel: min. 10 mm² (8 AWG)
- Kabelschoenen: OT-terminal M6 — crimpen met hydraulische krimptang YQK-70
- Draagmoment: M5 schroeven 4–5 N·m · M8 expansiebouten 9 N·m
Wat zijn de onderhoudsvereisten voor de Combiner Box Plus?
BYD adviseert jaarlijkse inspectie conform sectie 7 van de installatiehandleiding: controleer op abnormale warmteontwikkeling, ongewone geuren of beschadiging; inspecteer klemmen op oxidatie of losheid; controleer IP65-afdichtingsrubbers op veroudering. Stel het systeem altijd volledig spanningsloos vóór aanvang van werkzaamheden.
Waarom kiezen installateurs voor de BYD Combiner Box Plus?
De CBH-70A is de door BYD voorgeschreven verdeeloplossing voor multi-toren HV-parallelsystemen — met productcertificeringen conform EN IEC 61439-1/2, IP65-bescherming, passieve koeling zonder ventilator en 10 jaar fabrieksgarantie. Bij HVB/HVM+/HVS+ parallel met Solis of GoodWe ET (15–30kW) is de CBH-70A de enige toegestane Combiner Box conform de BYD Compatible Inverter List V1.6.
Als BYD-distributeur levert Rebor de Combiner Box Plus direct uit voorraad en ondersteunen wij installateurs met technisch advies en projectconfiguraties. Bekijk ook onze BYD Battery-Box collectie en compatibele Solis- en GoodWe-hybride omvormers.
