Dyness Stack 314 BDU & Base – besturingseenheid

€1.016,40 inclusief 21% btw
Op voorraad
Nederlandse privéklanten kunnen tegen 0% btw onder voorwaarden kopen voor ...
Franco levering (NL/BE) vanaf €5.000 orderwaarde
Levering binnen 3–7 werkdagen (NL/BE)
Directe technische ondersteuning
Meer dan 20 jaar praktijkervaring in PV & energieopslag
Netto korting condities voor geregistreerde partners

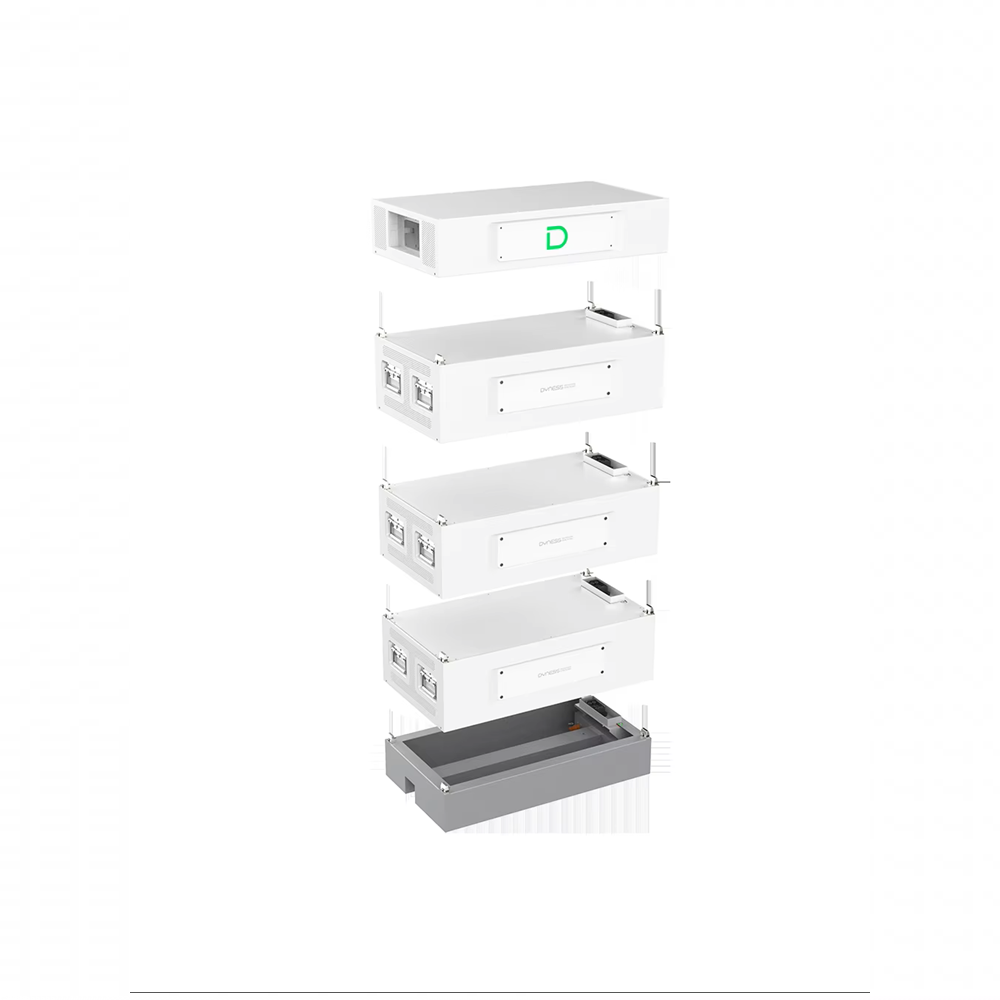

De Dyness Stack 314 BDU en Base vormt de centrale besturings- en aansluitunit van een Dyness Stack 314 hoogvoltage (HV) energieopslagsysteem, ontworpen voor kleinschalige commerciële en industriële energieopslag. De BDU beheert de verbinding tussen de batterijmodules en de omvormer en verzorgt beveiliging, communicatie en centrale aansturing. De Base vormt de mechanische onderbouw waarop de batterijmodules kabelvrij worden gestapeld via een plug-and-playverbinding. Het systeem ondersteunt 3 tot 15 batterijmodules in serie per cluster, met een bedrijfsspanning van 134,4 V tot 864 V en een systeemcapaciteit van 48,23 kWh tot 241,14 kWh per cluster. Tot 12 clusters kunnen parallel worden gekoppeld voor een maximale capaciteit van 2,89 MWh. Communicatie met de omvormer verloopt via CAN of RS485.

  • Schaalbaar systeem: Ondersteunt 3 tot 15 Stack 314-batterijmodules in serie per cluster, tot 12 clusters parallel voor maximaal 2,89 MWh.
  • Kabelvrije installatie: Plug-and-play stapelverbinding tussen modules; geen afzonderlijke DC-kabels tussen modules vereist.
  • 200 A continue laad-/ontlaadstroom (0,64C), 280 A piek: Aanbevolen stroom 140 A (0,45C). Het beschikbare AC-vermogen wordt mede bepaald door de gekozen omvormer en systeemconfiguratie.
  • Modulemixing binnen drie jaar: Batterijmodules met verschillende productiedatums kunnen volgens Dyness binnen de opgegeven periode van drie jaar in één systeem worden gecombineerd.
  • Geïntegreerde brandbeveiliging: Ingebouwde aerosolbrandblusser met een opgegeven reactietijd van minder dan 5 seconden.
  • ≥8.000 cycli: Cycle life van de LiFePO4-batterijmodules volgens de opgegeven testcondities van 0,2C, 25 °C, 95% DOD en 70% EOL.

HV-batterijbesturing voor 48,23 tot 241,14 kWh per cluster: Dyness Stack 314 BDU

De BDU (model SBDU200) heeft afmetingen van 770 × 425 × 160 mm en weegt 19,2 kg; de Base/Upper Cover weegt 18,5 kg. Het gecombineerde gewicht van BDU en Base bedraagt 37,7 kg. De clusterhoogte bedraagt 293 + 230 × n mm (waarbij n het aantal batterijmodules is, maximaal 8 per kolom). Het nettogewicht van een volledig cluster bedraagt 38 + 115 × n kg. Bij meer dan 8 modules moeten twee kolommen worden gebruikt. Bij installatie op een verdiepingsvloer de draagcapaciteit professioneel laten beoordelen.

De batterijmodules maken gebruik van een kabelvrije stapelverbinding voor de elektrische verbinding tussen de gestapelde modules. De aanbevolen laad- en ontlaadstroom bedraagt 140 A (0,45C). De maximale continue laad- en ontlaadstroom bedraagt 200 A (0,64C). Communicatie verloopt via CAN of RS485. Raadpleeg de installatiehandleiding en compatibiliteitsdocumentatie voor de vereiste communicatie-instellingen per omvormertype.

Let op: Dit pakket bevat uitsluitend de BDU en Base. De batterijmodules (Dyness Stack 314 batterijmodule S51314, 16,076 kWh per module) worden apart verkocht. Minimaal 3 batterijmodules zijn vereist voor een functioneel systeem.

Compatibele omvormers en systeemvereisten

De Dyness Stack 314 BDU communiceert via CAN of RS485 met compatibele HV-omvormers. Volgens de officiële compatibiliteitsdocumentatie van Dyness zijn onder andere de volgende merken opgenomen: Solis, GoodWe, Growatt, Deye, ATESS, Megarevo, Solinteg, Sosen en Sinexcel. Vermelding van een merk betekent niet dat alle omvormers van dat merk compatibel zijn. Raadpleeg altijd de meest recente officiële compatibiliteitslijst van Dyness voor het exacte omvormermodel, de firmwareversie, protocolkeuze en vereiste instellingen vóór installatie.

Installatievereiste: De Stack 314 BDU maakt deel uit van een hoogvoltage systeem met een bedrijfsspanning tot 864 V en heeft beschermingsgraad IP20 en is uitsluitend geschikt voor installatie binnenshuis. Installatie uitsluitend door gekwalificeerde elektrotechnische installateurs conform de installatiehandleiding en toepasselijke installatievoorschriften. Controleer vóór ingebruikname het exacte omvormermodel, de firmwareversie en het communicatieprotocol. Bij installatie op een verdiepingsvloer de draagcapaciteit professioneel laten beoordelen.

Volledige technische specificaties: Dyness Stack 314 BDU en Base

Technische specificaties Dyness Stack 314 BDU en Base
Parameter Waarde
Merk en model BDU Dyness SBDU200 (Stack 314 BDU)
Batterijchemie modules LiFePO4 (LFP)
Nominale energie per module 16,076 kWh
Bruikbare energie per module 15,272 kWh (95% DOD)
Nominale capaciteit per module 314 Ah
Spanning per batterijmodule 51,2 V
Bedrijfsspanning 134,4 V tot 864 V
Systeemcapaciteit per cluster 48,23 tot 241,14 kWh
Max. systeemcapaciteit (12 clusters parallel) 2,89 MWh
Min. batterijmodules per cluster 3
Max. batterijmodules in serie 15
Max. modules per kolom (aanbevolen) 8
Max. clusters parallel 12
Aanbevolen laad-/ontlaadstroom 140 A (0,45C)
Max. continue laad-/ontlaadstroom 200 A (0,64C)
Piekontlaadstroom (25 °C) 280 A, 2 minuten
DOD batterijsysteem 95%
Laadtemperatuur batterijmodules (standaard) 0 °C tot 55 °C
Laadtemperatuur batterijmodules (optioneel met verwarming) -20 °C tot 55 °C
Ontlaadtemperatuur -20 °C tot 55 °C
Afmetingen BDU SBDU200 (B × D × H) 770 × 425 × 160 mm
Gewicht BDU 19,2 kg
Gewicht Base / Upper Cover 18,5 kg
Gewicht BDU en Base (gecombineerd) 37,7 kg
Clusterhoogte (n modules) 293 + 230 × n mm
Clustergewicht (n modules) 38 + 115 × n kg
Beschermingsgraad IP20 (uitsluitend binnenshuis)
Koeling Geforceerde luchtkoeling
Communicatie CAN / RS485
Gebruikersinterface WiFi en app
Installatiemethode Kabelvrij stapelen (plug-and-play)
Brandbeveiliging Geïntegreerde aerosolbrandblusser (reactietijd <5 s)
Cycle life batterijmodules ≥8.000 cycli (0,2C, 25 °C, 95% DOD, 70% EOL)
Garantie 10 jaar (zie officiële garantievoorwaarden Dyness)
Certificeringen UN38.3, CE-EMC, IEC62619
Compatibele omvormers Zie sectie Compatibiliteit

Het officiële datasheet en de installatiehandleiding van Dyness zijn leidend voor technische specificaties, installatie en gebruik.

Dyness Stack 280 vs Stack 314: wat is het verschil?

Beide systemen ondersteunen tot 12 clusters parallel, kabelvrije stapelinstallatie, geforceerde luchtkoeling en een geïntegreerde aerosolbrandblusser. Een belangrijk verschil is de capaciteit per batterijmodule.

Vergelijking Dyness Stack 280 en Stack 314
Eigenschap Stack 280 Stack 314
Nominale energie per module 14,34 kWh 16,076 kWh
Nominale capaciteit per module 280 Ah 314 Ah
Max. systeemcapaciteit (12 clusters) 2,58 MWh 2,89 MWh
Max. clusters parallel 12 12
Installatiemethode Kabelvrij stapelen Kabelvrij stapelen

Veelgestelde vragen over de Dyness Stack 314 BDU en Base

Wat zit er in het pakket van de Dyness Stack 314 BDU en Base?

Het pakket bevat de BDU (SBDU200, 19,2 kg) en de Base/Upper Cover (18,5 kg) als besturingseenheid voor het Stack 314-systeem; gecombineerd gewicht 37,7 kg. De batterijmodules (S51314, 16,076 kWh per module) zijn niet inbegrepen en worden apart verkocht. Minimaal 3 batterijmodules zijn vereist voor een functioneel systeem. Raadpleeg de handleiding voor de volledige paklijst met bevestigingsmaterialen, communicatiekabels en accessoires.

Met welke omvormers is de Dyness Stack 314 compatibel?

De Stack 314 BDU is niet universeel compatibel met iedere HV-omvormer. Controleer het exacte omvormermodel, de firmwareversie en de vereiste CAN- of RS485-instellingen in de officiële Dyness-compatibiliteitslijst vóór systeemselectie en installatie. Volgens de beschikbare compatibiliteitsdocumentatie zijn onder andere Solis, GoodWe, Growatt, Deye, ATESS, Megarevo, Solinteg, Sosen en Sinexcel opgenomen.

Hoeveel batterijmodules kan ik aansluiten op de Dyness Stack 314 BDU?

Per cluster kunnen 3 tot 15 batterijmodules in serie worden geschakeld, voor een systeemcapaciteit van 48,23 kWh tot 241,14 kWh per cluster. Per kolom worden maximaal 8 modules aanbevolen (clusterhoogte: 293 + 230 × n mm; clustergewicht: 38 + 115 × n kg). Bij meer dan 8 modules moeten twee kolommen worden gebruikt. Tot 12 clusters parallel zijn mogelijk voor een maximale systeemcapaciteit van 2,89 MWh. Batterijmodules met verschillende productiedatums kunnen volgens Dyness binnen de opgegeven periode van drie jaar in één systeem worden gecombineerd.

Wat zijn de installatievereisten voor de Dyness Stack 314 BDU en Base?

Installatie uitsluitend door gekwalificeerde elektrotechnische installateurs conform de installatiehandleiding en toepasselijke installatievoorschriften. Het systeem is uitsluitend geschikt voor binnenshuis gebruik (IP20). Het gecombineerde gewicht van BDU en Base bedraagt 37,7 kg. Bij installatie op een verdiepingsvloer de draagcapaciteit professioneel laten beoordelen; het clustergewicht bedraagt 38 + 115 × n kg. Zorg voor voldoende ventilatie rondom het systeem in verband met de geforceerde luchtkoeling. Raadpleeg de installatiehandleiding voor de volledige installatievereisten.
