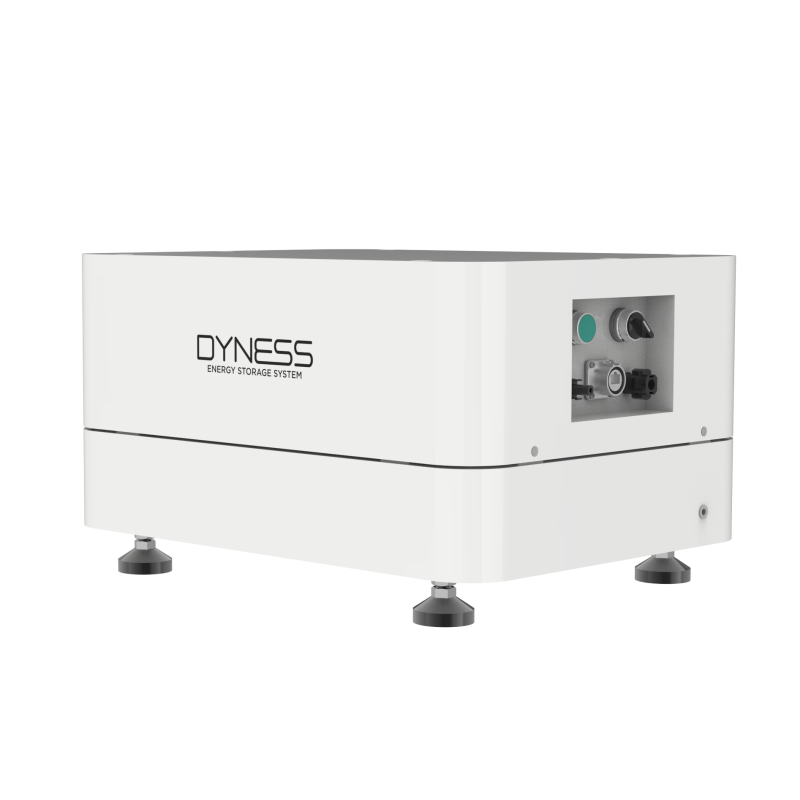

Dyness Tower S3-serie BMS & Base unit

€318,23 inclusief 21% btw
Op voorraad
Franco levering (NL/BE) vanaf €5.000 orderwaarde
Levering binnen 3–14 werkdagen (EU)
Directe technische ondersteuning
Meer dan 20 jaar praktijkervaring in PV & energieopslag
Netto korting condities voor geregistreerde partners
Partner toegang
  • Generic
  • Apple Pay
  • Bancontact
  • Google Pay
  • iDEAL Wero
  • Klarna
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Visa

De Dyness Tower S3-serie BMS & Base unit vormt het vernieuwde, centrale besturingsplatform binnen uw hoogvoltage (HV) energieopslagsysteem. Deze geavanceerde Battery Disconnect Unit (BDU) verzorgt de intelligente communicatie, realtime monitoring en actieve systeembalancering van de Tower S3 batterijmodules. De levering omvat de complete set van de BMS-unit én de stabiele Base (sokkel) voor een veilige vloerplaatsing. Dankzij de IP54-beschermingsgraad is dit compacte systeem uitermate geschikt voor installatie in technische ruimtes, garages of beschutte buitenlocaties.

  • Complete S3 Set: Direct geleverd inclusief de vernieuwde S3 BMS-unit en bijbehorende Base (sokkel).
  • IP54 Gecertificeerd: Stof- en spatwaterdicht voor flexibele montage binnen en buiten.
  • HV Systeemspanning: Ondersteunt een breed werkgebied van 168V tot 648V DC.
  • Modulaire Match: Specifiek ontworpen voor de Dyness Tower S3 configuraties (TS7, TS10, TS14, TS17 en TS21).

Intelligent S3 Batterijbeheer & Parallelschakeling

De Tower S3 Battery Controller is uitgerust met een geïntegreerde DC-hoofdschakelaar en een fysieke WAKE-button voor een veilige opstartprocedure en kortsluitbeveiliging. Dit vernieuwde S3-platform maakt ingewikkelde secundaire master-aansturingen overbodig: tot 12 complete towers kunnen direct parallel worden geschakeld voor een flexibele capaciteitsuitbreiding van 7.1 kWh tot 255.72 kWh. Met de ingebouwde wifi-antenne en statusindicatoren communiceert het BMS feilloos via CAN / RS485 met toonaangevende HV-omvormers.

Installatievereiste:
  • Installatie uitsluitend door gekwalificeerde HV-installateurs conform de veiligheidsrichtlijnen.
  • Let op: De Tower S3-serie componenten mogen onder geen beding worden gemengd of gecombineerd met de oudere Tower (T-serie / 1.5G) modules of BMS-units.
  • Zorg bij installatie voor een minimale ventilatieruimte van 100 tot 200 mm tot de achterwand en omliggende apparatuur.
Eigenschap Waarde
Product Dyness Tower S3 BMS Unit (SBDU) + Base
Nominale Spanning 192V – 576V DC (configuratie-afhankelijk)
Spanningsbereik (Systeem) 168V – 648V DC
Max. Laad-/Ontlaadstroom 22.5A (in communicatie met omvormer)
Communicatiepoorten CAN / RS485 & Geïntegreerde Wifi
Beschermingsklasse IP54
Afmetingen (B × D × H) 504 × 380 × 240 mm (S3 BDU-module)
Systeemuitbreiding Maximaal 12 towers parallel (Plug & Play)
Certificeringen CE-EMC, CE-RED, IEC62619, IEC62040, UN38.3
Download Datasheet Download Handleiding Bekijk Vergelijkingstabel
Wat zit er in het pakket?

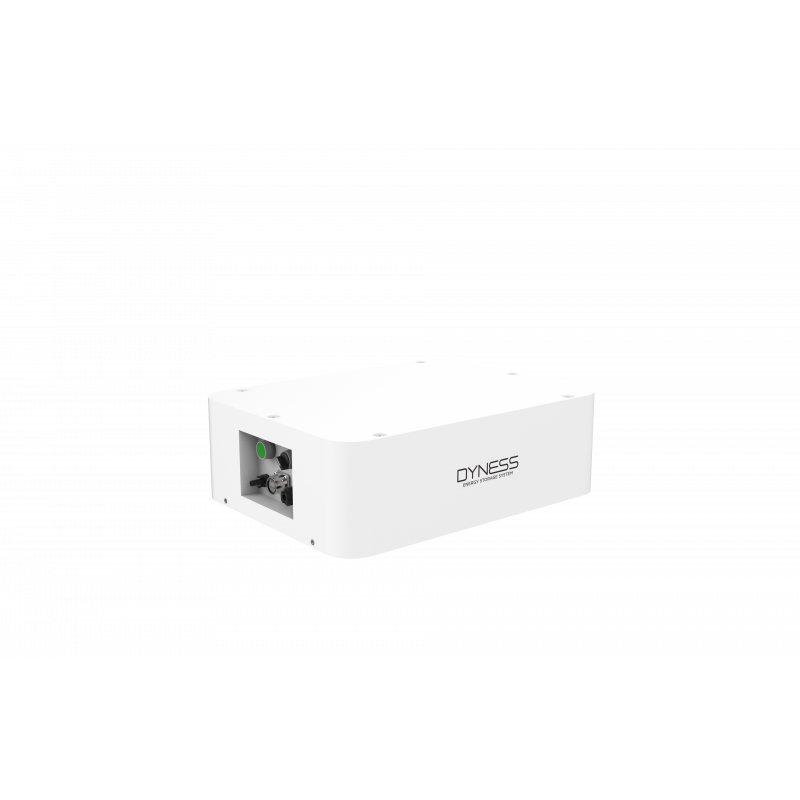

  • 1x Dyness Tower S3 SBDU (BMS-controller met DC-breaker, WAKE-knop en Wifi)

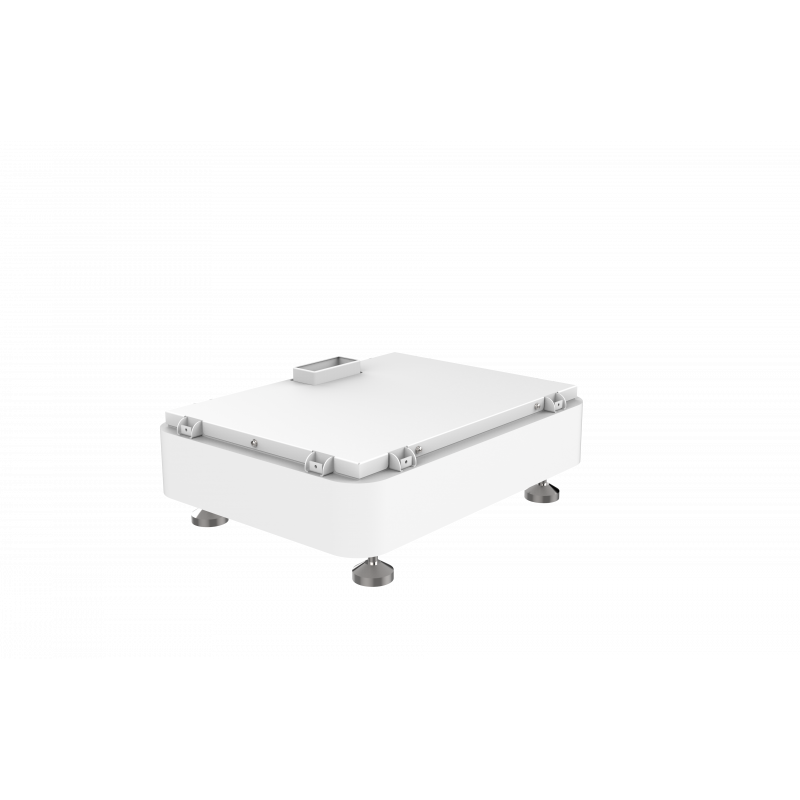

  • 1x Dyness Tower S3 Base (bodemplaat/sokkel met verstelbare poten)
  • 1x Rode DC-voedingskabel (positief, 2m)
  • 1x Zwarte DC-voedingskabel (negatief, 2m)
  • 1x Communicatiekabel naar de omvormer (RJ45, 2m)
  • 1x RJ45-CAN-120 Ohm afsluitweerstand
  • Montagemateriaal (schroeven en OT4-6 aardingsklemmen) & Handleiding
Met welke omvormers is de Tower S3 BMS compatibel?

De Tower S3-serie beschikt over een brede inverter-compatibiliteit en communiceert naadloos via CAN/RS485 met onder andere Solis, GoodWe, Ingeteam, Solplanet, SAJ, DEYE, Hoymiles en SOLINTEG omvormers.

Mag ik de Tower S3 onderdelen mixen met de oudere Tower T-serie?

Nee, het parallel schakelen of onderling mengen van de Tower S3 met de eerdere Tower (1.5G / T-serie) is strikt verboden. De S3-serie gebruikt specifieke HV9637S batterijmodules en een volledig aangepaste BDU-topologie.

Hoeveel batterijmodules kunnen er op deze BMS & Base geplaatst worden?

Binnen één enkele tower-configuratie kunt u minimaal 2 tot maximaal 6 stuks HV9637S batterijmodules (3.552 kWh per module) stapelen. Dit resulteert in de specifieke systeemmodellen TS7 (2 modules) tot en met TS21 (6 modules).
