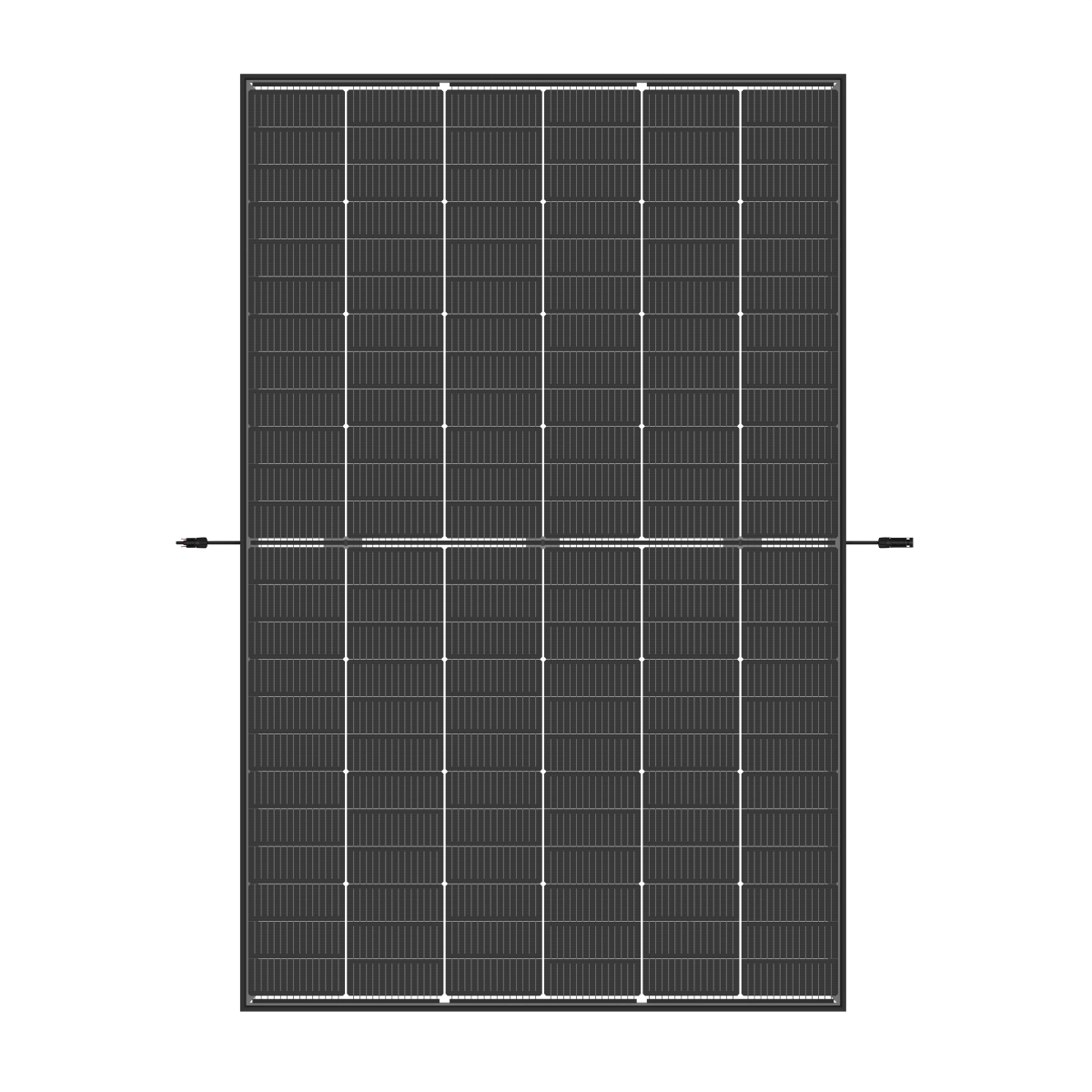

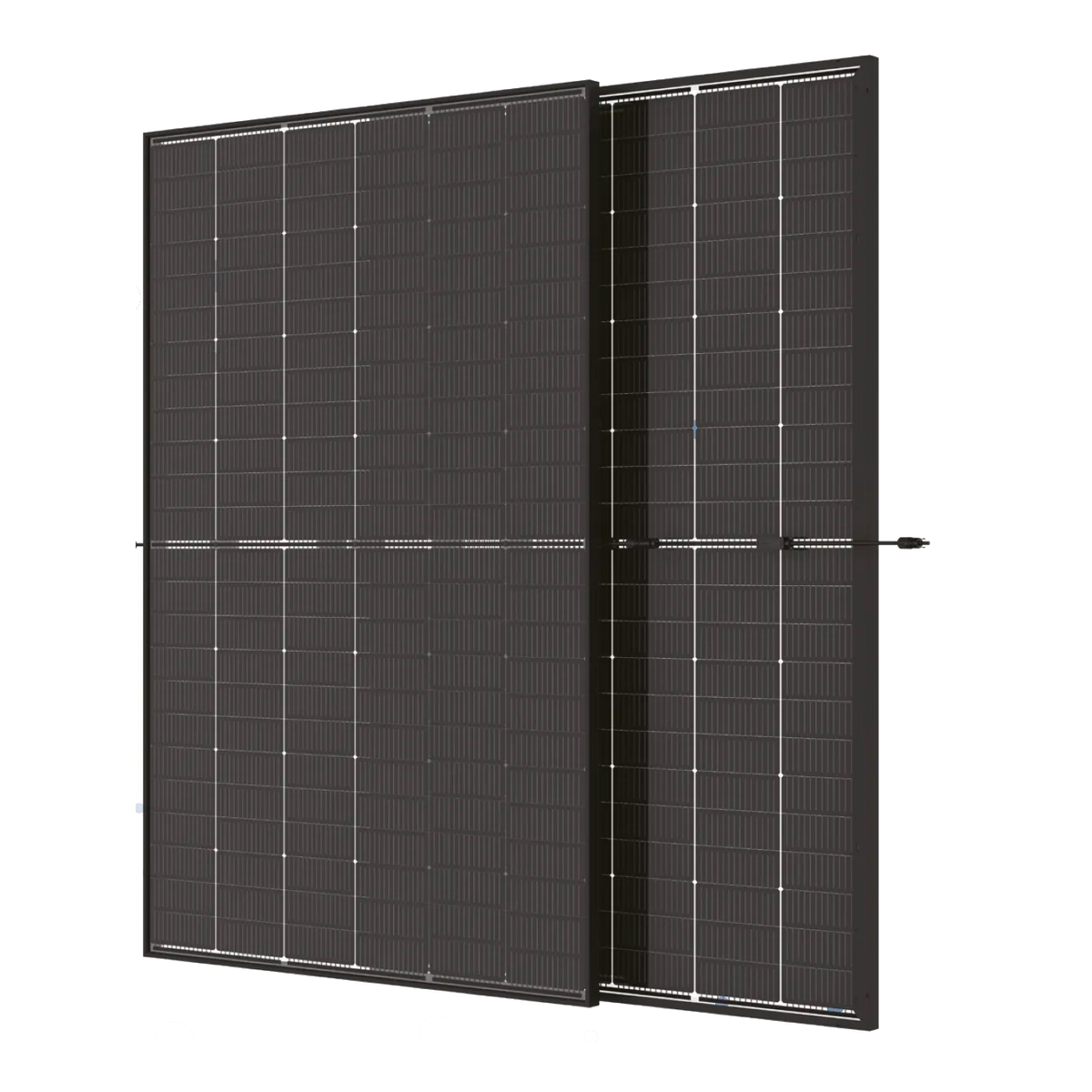

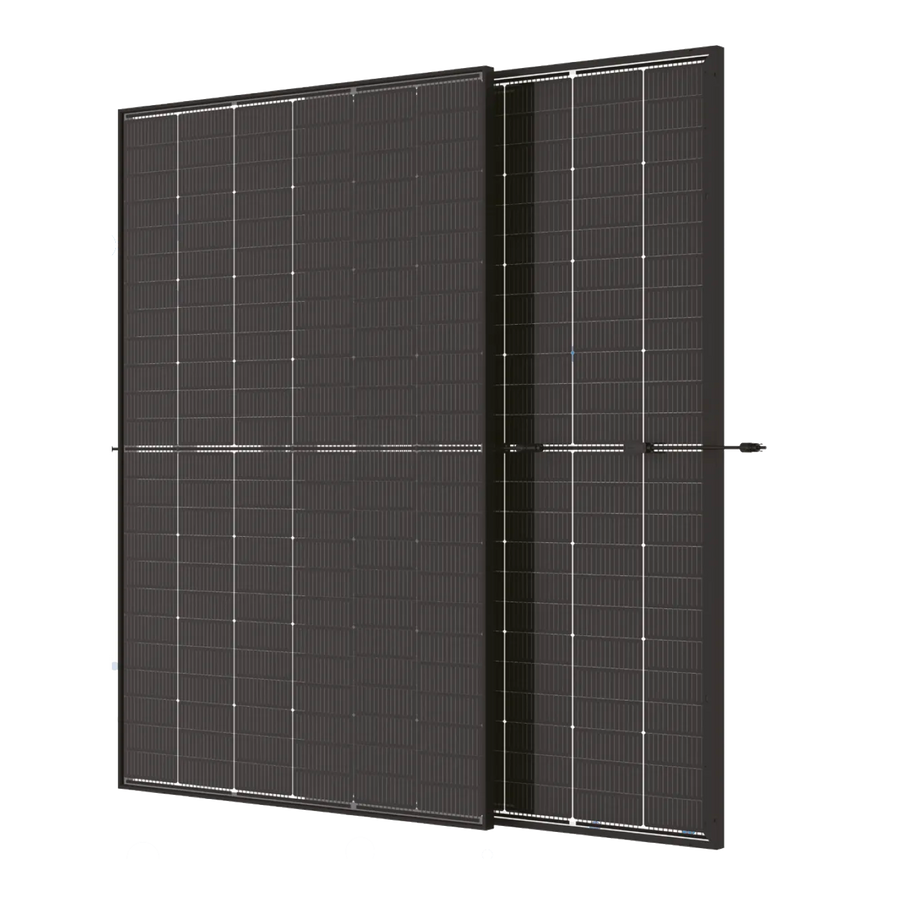

Trina TSM-505NEG18RC.27 Dual Glass Transparent Bi-facial Black Frame

Het Trina Solar TSM-505NEG18RC.27 Vertex S+ Dual Glass Transparent Bifacial Black Frame is een 505 Wp N-type i-TOPCon zonnepaneel met een bifaciale glas-glas constructie, zwart geanodiseerd aluminium frame en transparante tussenruimtes tussen de cellen. Hierdoor kan bij vrije plaatsing licht tussen de cellen door het paneel vallen, terwijl de bifaciale zonnecellen ook instraling aan de achterzijde kunnen omzetten in elektrische energie. De bifacialiteit bedraagt 80% ±5%. Dit maakt het paneel interessant voor zowel reguliere dakinstallaties als zichttoepassingen zoals carports, veranda's en overkappingen. Met een positieve vermogenstolerantie van 0/+5 W, een modulerendement van 22,7% en een vermogensgarantie van 87,4% na 30 jaar combineert het paneel hoge prestaties met een transparante glas-glas uitstraling.

• 505 Wp + bifaciale meeropbrengst: 505 Wp nominaal STC-vermogen en 559 Wp totaal equivalent vermogen onder BNPI-testcondities met 135 W/m² achterzijde-instraling; bifacialiteit 80% ±5%.
• Dual Glass Transparent Black Frame: Zwart geanodiseerd aluminium frame en glas-glas constructie met transparante tussenruimtes tussen de cellen, waardoor bij vrije plaatsing licht tussen de cellen door kan vallen.
• N-type i-TOPCon, 108 cellen en 22,7% modulerendement: Hoog modulevermogen in een compact formaat van 1.961 × 1.134 mm.
• 25 jaar productgarantie en 30 jaar vermogensgarantie: Maximaal 1% degradatie in het eerste jaar en maximaal 0,4% per jaar van jaar 2 tot en met 30, met 87,4% gegarandeerd vermogen na 30 jaar.
• Dual glass en hoge mechanische belastbaarheid: 1,6 mm warmteversterkt glas aan voor- en achterzijde en getest tot 5.400 Pa sneeuwbelasting en 2.400 Pa windbelasting.
• Max. systeemspanning 1.500 V DC: Ontworpen voor compatibiliteit met gangbare omvormers, optimizers en montagesystemen, mits de elektrische specificaties en stringconfiguratie binnen de toegestane waarden van de omvormer blijven.

505 Wp N-type i-TOPCon glas-glas bifaciaal zonnepaneel met transparante tussenruimtes

Het TSM-505NEG18RC.27 behoort tot de Trina Solar Vertex S+-serie en combineert N-type i-TOPCon celtechnologie met een bifaciale glas-glas constructie. Het paneel bestaat uit 108 cellen en heeft transparante tussenruimtes tussen de cellen. Bij vrije plaatsing kan daardoor een deel van het invallende licht tussen de cellen door het paneel vallen. Dit zorgt voor een open en lichte uitstraling en maakt het paneel interessant voor zichttoepassingen zoals carports, veranda's en overkappingen. De zonnecellen zelf zijn niet transparant; de lichtdoorlatendheid bevindt zich in de ruimtes tussen de cellen.

De bifaciale N-type i-TOPCon cellen kunnen naast de instraling aan de voorzijde ook instraling aan de achterzijde omzetten in elektrische energie. De bifacialiteit bedraagt 80% ±5%. Volgens de datasheet bedraagt het equivalente vermogen bij 5% backside power gain 530 Wp en bij 10% backside power gain 556 Wp. Onder BNPI-testcondities – 1.000 W/m² instraling aan de voorzijde en 135 W/m² aan de achterzijde – bedraagt het totale equivalente vermogen van de 505 W-uitvoering 559 Wp. De werkelijke bifaciale energieopbrengst is afhankelijk van de installatieomstandigheden, waaronder de reflectiviteit van de ondergrond, montagehoogte, hellingshoek, beschaduwing en hoeveelheid instraling op de achterzijde.

Voor een correcte combinatie met een omvormer moeten de elektrische eigenschappen van de volledige string worden gecontroleerd. De TSM-505NEG18RC.27 heeft bij STC een Vmpp van 33,5 V, Impp van 15,09 A, Voc van 40,3 V en Isc van 15,89 A. Onder BNPI-testcondities stijgt de Impp naar 16,68 A en de Isc naar 17,65 A. Controleer daarom altijd het MPPT-spanningsbereik, de maximale DC-spanning, maximale ingangsstroom en maximaal toegestane kortsluitstroom van de betreffende omvormer en de gekozen stringconfiguratie. De maximale systeemspanning van het paneel bedraagt 1.500 V DC (IEC) en de maximale serieszekering 30 A. Bekijk bijvoorbeeld onze Solis omvormers of GoodWe omvormers voor een passende systeemconfiguratie.
