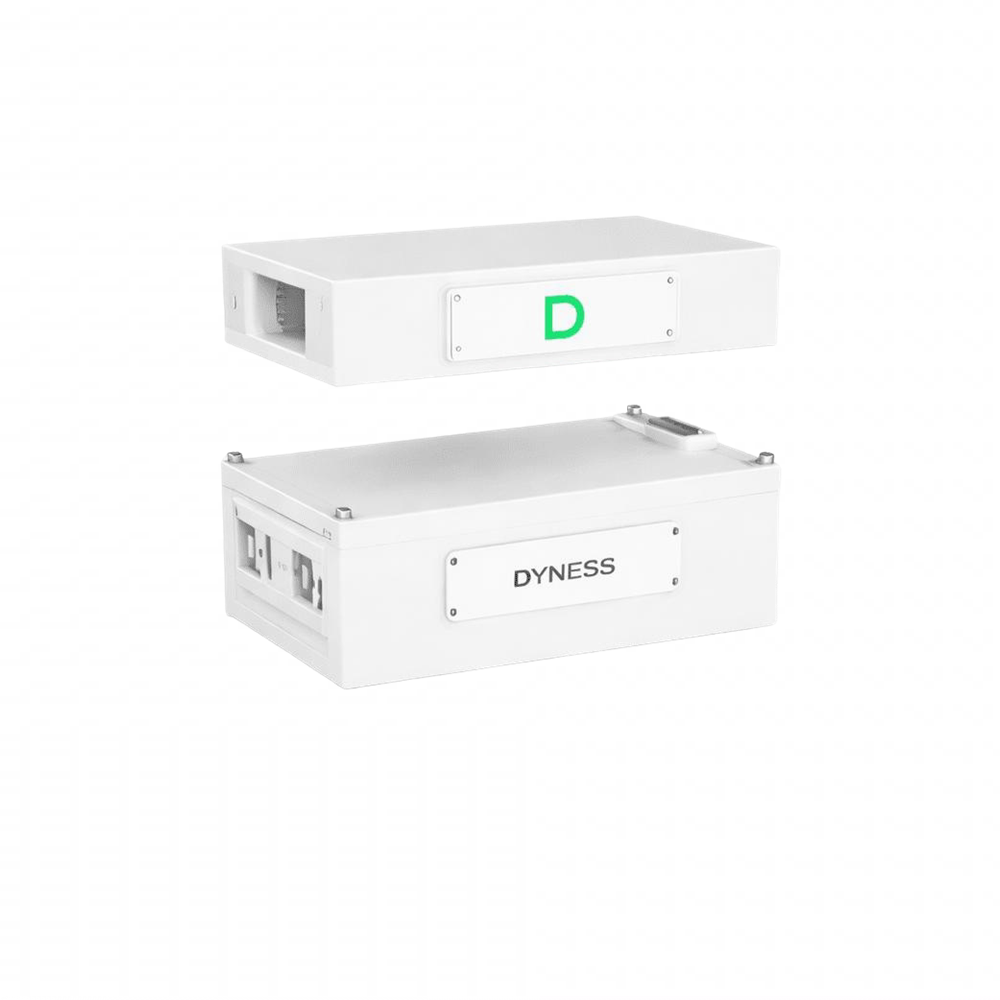

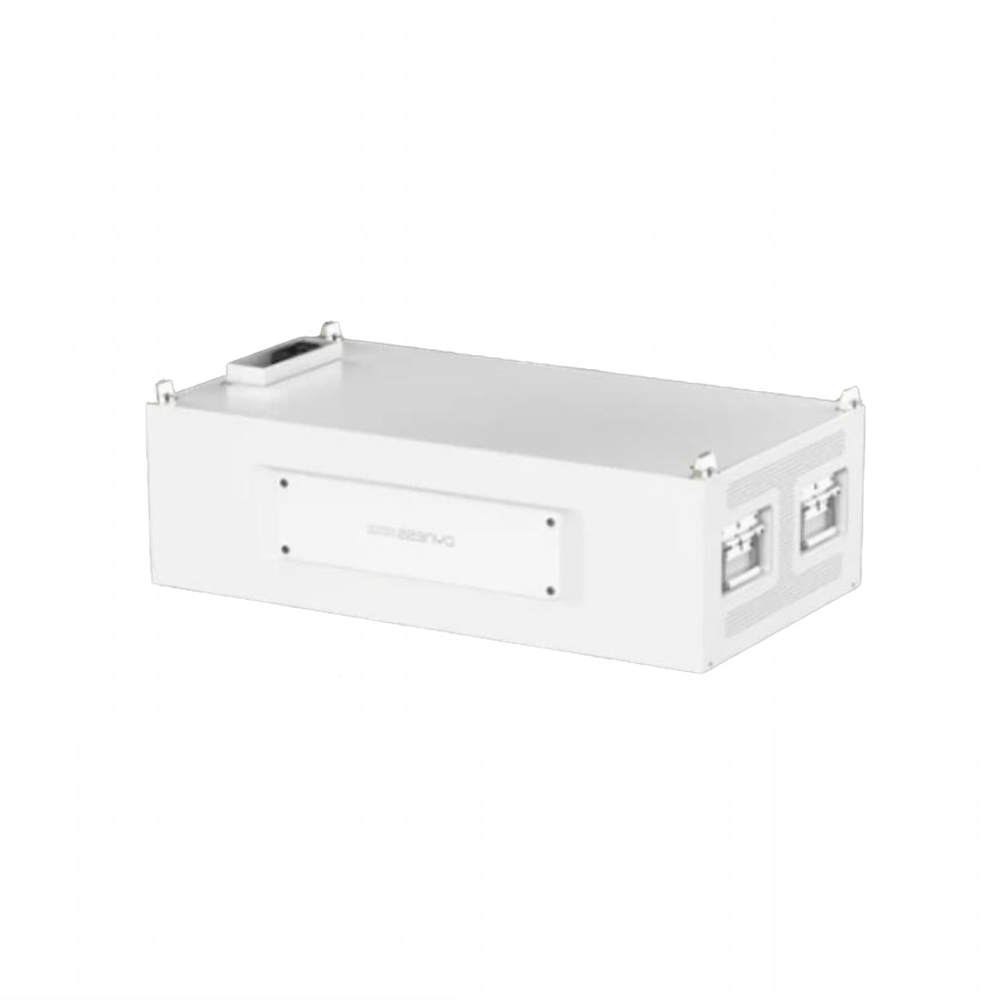

Dyness Stack 314 HV Batterijmodule 16.076 kWh
Kan beschikbaarheid voor afhalen niet laden
De Dyness Stack 314 HV batterijmodule (S51314) is een modulaire hoogvoltage (HV) LiFePO4-batterijmodule van 16,076 kWh, ontworpen voor kleinzakelijke en industriële energieopslag. De module heeft een nominale spanning van 51,2 V, een capaciteit van 314 Ah en een bruikbare energie van 15,272 kWh bij 95% DOD. Met 3 tot 15 modules in serie ondersteunt het systeem een werkspanningsbereik van 134,4 V tot 864 V DC. Tot 12 clusters kunnen parallel worden gekoppeld. De module vereist een aparte Dyness Stack 314 BDU en Base voor correcte werking.
- 16,076 kWh per module: 314 Ah LiFePO4-opslagcapaciteit bij 51,2 V nominale spanning; bruikbaar 15,272 kWh bij 95% DOD.
- 200 A continue stroom, 280 A piek: Aanbevolen stroom 140 A (0,45C). Het beschikbare AC-vermogen wordt mede bepaald door de gekozen omvormer en systeemconfiguratie.
- Kabelvrije installatie: Elektrische verbinding tussen aangrenzende batterijmodules via de geïntegreerde stapelverbinding, zonder afzonderlijke DC-kabels tussen de modules.
- Modulemixing binnen drie jaar: Batterijmodules met verschillende productiedatums kunnen volgens Dyness binnen de opgegeven periode van drie jaar in één systeem worden gecombineerd.
- Geïntegreerde aerosolbrandbeveiliging: Ingebouwde aerosolbrandblusser met een opgegeven reactietijd van minder dan 5 seconden.
- ≥8.000 cycli: Cycle life conform de opgegeven testcondities (0,2C, 25 °C, 95% DOD, 70% EOL). Zie officiële garantievoorwaarden Dyness voor de 10-jaargarantie.
- Modulair uitbreidbaar: 3 tot 15 modules per cluster, met ondersteuning voor maximaal 12 parallelle clusters conform de productspecificatie.
16,076 kWh HV LiFePO4-module met 200 A continue stroom: Dyness Stack 314 S51314
De S51314 heeft afmetingen van 770 × 425 × 230 mm en weegt 115 kg; installatie vereist minimaal twee personen. Bij meer dan 5 modules in serie wordt het gebruik van een hijskraan of hulpgereedschap aanbevolen. De clusterhoogte bedraagt 293 + 230 × n mm (waarbij n het aantal modules is, maximaal 8 per kolom). Het clustergewicht bedraagt 38 + 115 × n kg. Bij meer dan 8 modules moeten twee kolommen worden gebruikt. Bij installatie op een verdiepingsvloer de draagcapaciteit professioneel laten beoordelen.
Let op: Dit product is een losse batterijmodule. De Dyness Stack 314 BDU en Base is verplicht en wordt apart verkocht. Minimaal 3 modules zijn vereist voor een functioneel systeem.
Systeemvereisten en compatibiliteit
De Stack 314-module communiceert via de BDU met compatibele HV-omvormers via CAN of RS485. Controleer altijd het vereiste batterijspanningsbereik van de omvormer om het benodigde aantal modules te bepalen. Vermelding van een merk betekent niet dat alle omvormers van dat merk compatibel zijn. Raadpleeg de officiële Dyness-compatibiliteitslijst voor het exacte omvormermodel, de firmwareversie en de vereiste instellingen vóór installatie.
Volledige technische specificaties: Dyness Stack 314 module (S51314)
| Parameter | Waarde |
|---|---|
| Merk en model | Dyness S51314 |
| Batterijchemie | LiFePO4 (LFP) |
| Nominale energie per module | 16,076 kWh |
| Bruikbare energie per module | 15,272 kWh (95% DOD) |
| Nominale capaciteit | 314 Ah |
| Nominale spanning per module | 51,2 V |
| Ontladingsdiepte (DOD) | 95% |
| Aanbevolen laad-/ontlaadstroom | 140 A (0,45C) |
| Max. continue laad-/ontlaadstroom | 200 A (0,64C) |
| Piekontlaadstroom (25 °C) | 280 A, 2 minuten |
| Min. modules per cluster | 3 |
| Max. modules per cluster | 15 |
| Max. modules per kolom (aanbevolen) | 8 |
| Werkspanningsbereik systeem (3 tot 15 modules) | 134,4 V tot 864 V DC |
| Systeemcapaciteit per cluster | 48,23 tot 241,14 kWh |
| Max. clusters parallel | 12 |
| Afmetingen module (B × D × H) | 770 × 425 × 230 mm |
| Gewicht per module | 115 kg |
| Clusterhoogte (n modules) | 293 + 230 × n mm |
| Clustergewicht (n modules) | 38 + 115 × n kg |
| Beschermingsgraad | IP20 (uitsluitend binnenshuis) |
| Koeling | Geforceerde luchtkoeling |
| Laadtemperatuur (standaard) | 0 °C tot 55 °C |
| Laadtemperatuur (optioneel met verwarming) | -20 °C tot 55 °C |
| Ontlaadtemperatuur | -20 °C tot 55 °C |
| Communicatie | CAN / RS485 (via BDU) |
| Gebruikersinterface | WiFi en app |
| Installatiemethode | Kabelvrij stapelen (plug-and-play) |
| Brandbeveiliging | Geïntegreerde aerosolbrandblusser (reactietijd <5 s) |
| Cycle life batterijmodule | ≥8.000 cycli (0,2C, 25 °C, 95% DOD, 70% EOL) |
| Garantie | 10 jaar (zie officiële garantievoorwaarden Dyness) |
| Normen / conformiteit | UN38.3, CE-EMC, IEC62619 |
| Compatibele omvormers | Zie sectie Compatibiliteit |
Het officiële datasheet en de installatiehandleiding van Dyness zijn leidend voor technische specificaties, installatie en gebruik.
Dyness Stack 280 vs Stack 314: wat is het verschil?
Beide modules ondersteunen kabelvrije stapelinstallatie, geforceerde luchtkoeling, een geïntegreerde aerosolbrandblusser en ≥8.000 cycli. Een belangrijk verschil is de capaciteit en het gewicht per batterijmodule.
| Eigenschap | Stack 280 (S51280) | Stack 314 (S51314) |
|---|---|---|
| Nominale energie per module | 14,34 kWh | 16,076 kWh |
| Nominale capaciteit per module | 280 Ah | 314 Ah |
| Gewicht per module | 110 kg | 115 kg |
| Max. clusters parallel | 12 | 12 |
| Installatiemethode | Kabelvrij stapelen | Kabelvrij stapelen |
Veelgestelde vragen over de Dyness Stack 314 HV batterijmodule (S51314)
Wat zit er in het pakket van de Dyness Stack 314 HV batterijmodule?
| Onderdeel | Aantal |
|---|---|
| S51314 batterijmodule (16,076 kWh) | 1 |
| Platkopschroeven M5 × 30 | 4 |
| Paklijst | 1 |
De Dyness Stack 314 BDU en Base is niet inbegrepen en wordt apart verkocht. Minimaal 3 modules zijn vereist voor een functioneel systeem.
Met welke omvormers is de Dyness Stack 314 compatibel?
De Stack 314 is niet universeel compatibel met iedere HV-omvormer. Het systeem communiceert via de BDU met compatibele omvormers via CAN of RS485. Controleer altijd het vereiste batterijspanningsbereik van de omvormer om het benodigde aantal modules te bepalen. Raadpleeg de officiële Dyness-compatibiliteitslijst voor het exacte omvormermodel, de firmwareversie en de vereiste instellingen vóór installatie.
Hoeveel Stack 314 modules heb ik nodig voor mijn systeem?
Per cluster kunnen 3 tot 15 modules in serie worden geschakeld, voor een systeemcapaciteit van 48,23 kWh tot 241,14 kWh per cluster. Per kolom worden maximaal 8 modules aanbevolen (clusterhoogte: 293 + 230 × n mm; clustergewicht: 38 + 115 × n kg). Bij meer dan 8 modules moeten twee kolommen worden gebruikt. Tot 12 clusters parallel zijn mogelijk. Batterijmodules met verschillende productiedatums kunnen volgens Dyness binnen de opgegeven periode van drie jaar in één systeem worden gecombineerd.
Wat zijn de installatievereisten voor de Dyness Stack 314 HV batterijmodule?
Installatie uitsluitend door gekwalificeerde elektrotechnische installateurs conform de installatiehandleiding en toepasselijke installatievoorschriften. Het systeem is uitsluitend geschikt voor binnenshuis gebruik (IP20). Elke module weegt 115 kg; installatie vereist minimaal twee personen. Bij meer dan 5 modules wordt een hijskraan of hulpgereedschap aanbevolen. Bij installatie op een verdiepingsvloer de draagcapaciteit professioneel laten beoordelen; het clustergewicht bedraagt 38 + 115 × n kg. Bij meer dan 8 modules moeten twee kolommen worden gebruikt. Zorg voor voldoende ventilatie rondom het systeem in verband met de geforceerde luchtkoeling. Raadpleeg de installatiehandleiding voor alle installatievereisten.
Bekijk meer producten in onze Dyness batterijen collectie.
