Dyness Tower Pro: CAN/RS485 Daisy Chain Installation

Dies ist ein wichtiges technisches Update für alle Installateure, die mit den neuen Dyness Tower Pro Hochvolt-Batteriesystemen arbeiten. Die Verbindungsmethode des Kommunikationskabels wurde dauerhaft modifiziert, um maximale Systemstabilität und -zuverlässigkeit zu gewährleisten.

Die korrekte Einhaltung dieses Verfahrens ist entscheidend, um Kommunikationsfehler zu vermeiden und die Integrität des Batteriemanagementsystems (BMS ) in komplexen Solarenergieanlagen zu gewährleisten.

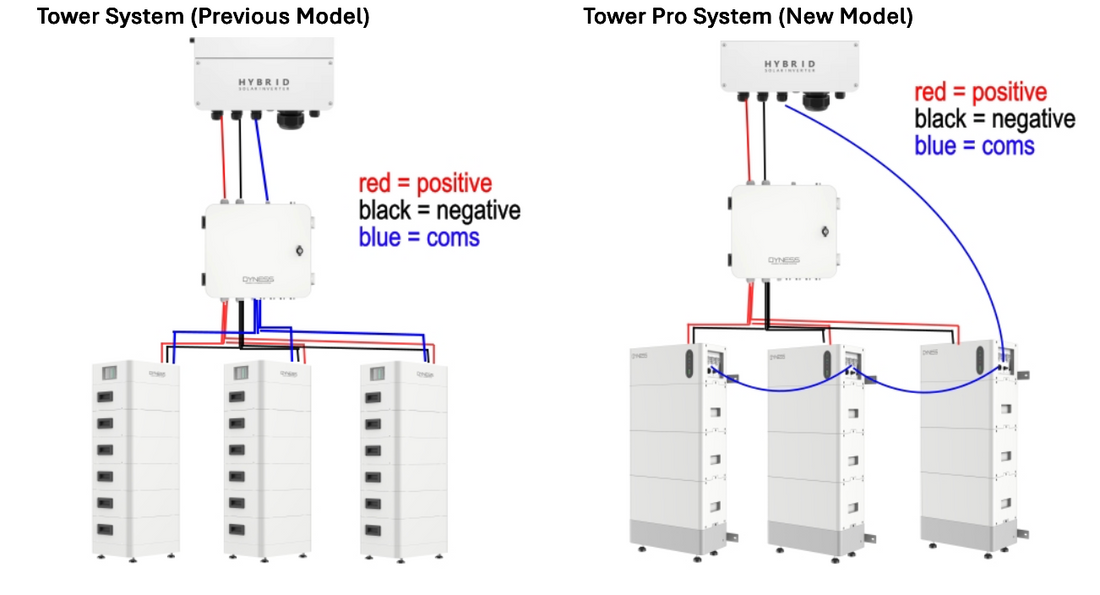

Dyness Tower Pro : Warum die Combiner-Box für die Kommunikation nicht mehr zulässig ist

Die Änderung der Spezifikationen des Dyness Tower Pro wurde vorgenommen, um häufig auftretende CAN/RS485-Datenübertragungsfehler zu beseitigen.

• Problem mit DC-Kombinationsboxen: DC-Kombinationsboxen sind für die Bündelung von Stromkabeln (DC-Anschlüsse) konzipiert, nicht für die Weiterleitung empfindlicher Kommunikationssignale.

• Auswirkungen: Die Verlegung von Kommunikationskabeln durch eine Kombinationsbox kann zu Signalverlusten, Latenz oder EMV-Störungen (elektromagnetische Verträglichkeit) führen, was ein unzuverlässiges Batteriesystem zur Folge hat.

• Daisy-Chain-Vorteil: Die direkte Daisy-Chain- Verbindung garantiert eine unterbrechungsfreie und saubere CAN/RS485-Datenverbindung zwischen den Tower Pro-Modulen und der Master-BMS-Einheit.

Wesentliche Anschlussverfahren: Kommunikation vs. Gleichstrom

Für eine korrekte und Synergrid-konforme Installation des Dyness Tower Pro (und um die Herstellergarantie aufrechtzuerhalten) muss die Trennung zwischen Daten- und Stromanschlüssen strikt eingehalten werden.

1. Kommunikationsverbindungen (Datenintegrität)

• Obligatorisch: Die CAN/RS485-Kommunikationskabel müssen in einer direkten Reihenschaltung verbunden werden.

• Verbot: Die Verwendung der DC-Kombinationsbox zur Kommunikation mit dem Tower Pro ist strengstens untersagt .

• Fehlerbehebung: Sollten Sie aktuell einen Dyness Tower Pro-Kommunikationsfehler feststellen, überprüfen Sie umgehend, ob die Verbindung direkt zwischen den Modulen besteht.

2. Gleichstromanschlüsse (Stromanschlüsse)

• Flexibilität: Die Gleichstromanschlüsse können weiterhin auf gewohnte Weise über eine geeignete Kombinationsbox oder direkt an eine professionelle Stromschiene angeschlossen werden.
