Dyness Stack 100 PRO Base & Cover Kit C

€304,92 inkl. 21% MwSt.
Versand wird beim Checkout berechnet
Auf Lager
Deutsche Privatkunden können mit 0% MwSt. unter Voraussetzungen kaufen für ...
Franko-Lieferung (NL/BE) ab €5.000 Bestellwert
Lieferung innerhalb von 3–7 Werktagen (NL/BE)
Direkte technische Unterstützung
Mehr als 20 Jahre Praxiserfahrung in PV & Energiespeicherung
Netto-Rabattkonditionen für registrierte Fachpartner

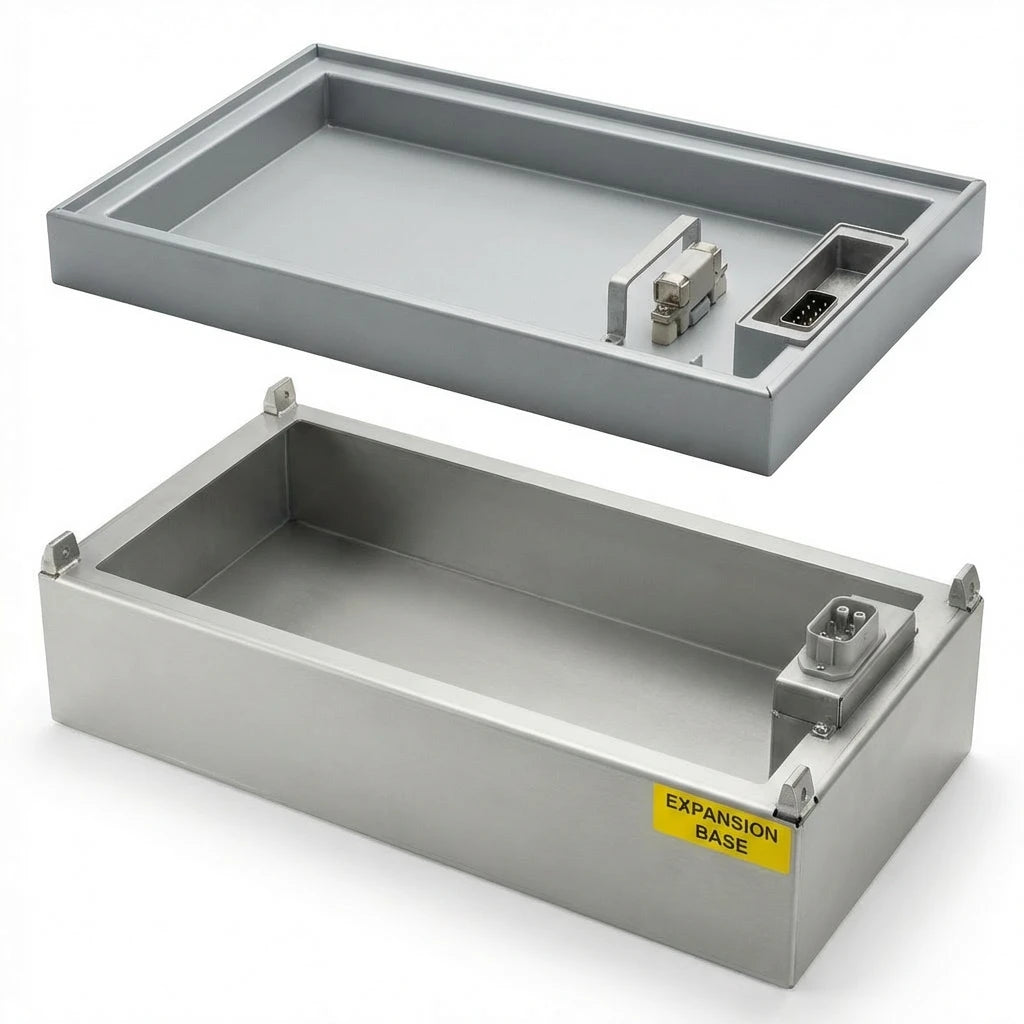

Das Dyness Stack 100 PRO Base und Cover Kit C ist das Erweiterungsset für das Stack 100 PRO-System bei Konfigurationen mit 13 bis 15 Batteriemodulen. Ab 13 Modulen schreibt Dyness eine Konfiguration in zwei Säulen vor. Das Kit enthält eine Expansion Base, ein Expansion Cover sowie die erforderlichen Serien- und Kommunikationskabel für die Verbindung beider Säulen. Das Kit verfügt über die Schutzart IP66 und ist ausschließlich mit der Dyness Stack 100 PRO-Serie (S51100 Pro) kompatibel.

  • Erforderlich bei 13 bis 15 Modulen: Ab 13 Modulen schreibt Dyness eine Konfiguration in zwei Säulen vor. Die genauen Montageanforderungen entnehmen Sie bitte dem Installationshandbuch.
  • Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser gemäß Produktspezifikation.
  • Komplette Verkabelung enthalten: Inklusive Serien-Leistungskabel (Plus und Minus), Erweiterungs-Kommunikationskabel und Parallel-Kommunikationskabel.
  • Mechanische Verankerung: Inklusive M12 × 100 Spreizdübelanker zur Bodenbefestigung der zweiten Säule.

Erweiterungsset für 13 bis 15 Stack 100 PRO-Module: Base und Cover Kit C

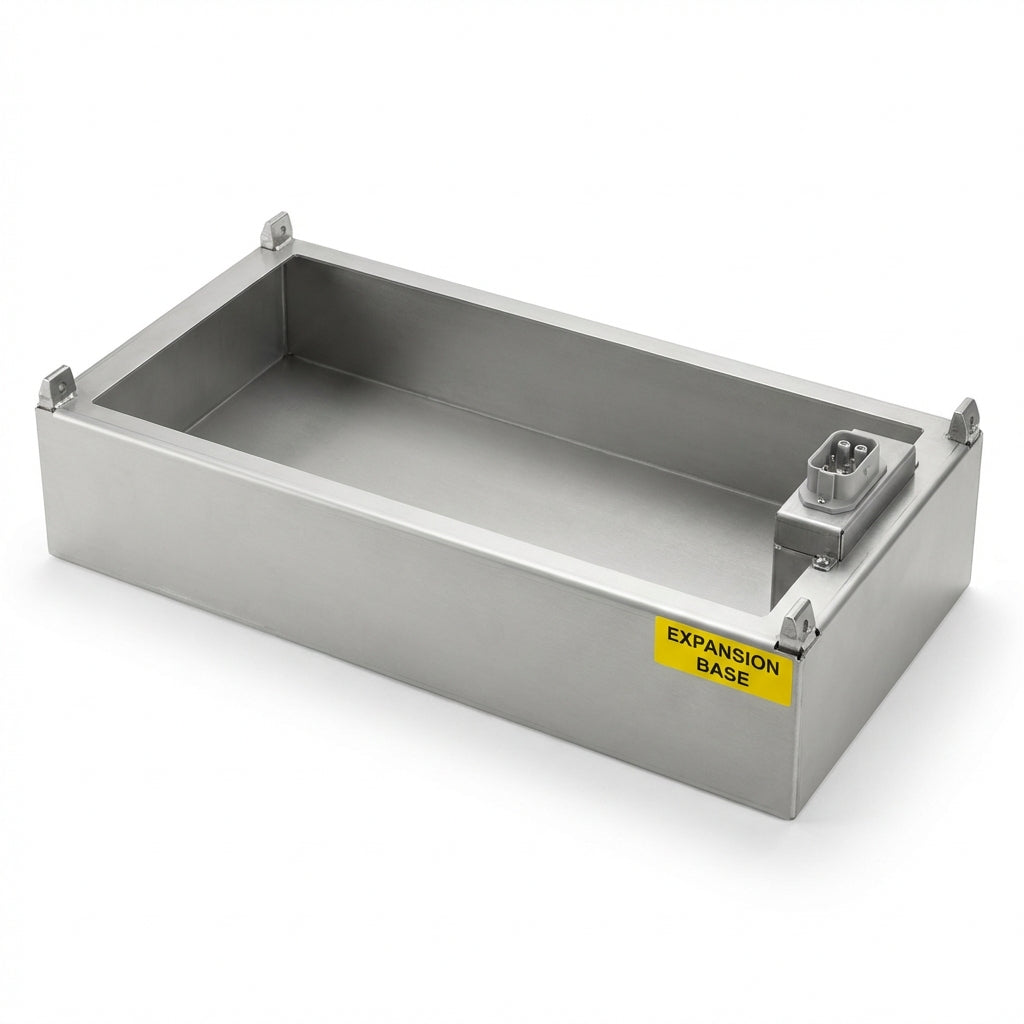

Bei mehr als 12 Stack 100 PRO-Modulen wird die zweite Säule auf die Expansion Base gesetzt. Diese Base muss mit den mitgelieferten M12 × 100 Spreizdübelankern (Anzugsdrehmoment 30 N·m) auf einem ebenen Untergrund verankert werden. Die elektrische Verbindung zwischen den Säulen erfolgt über die mitgelieferten Serien-Leistungskabel, die durch die IP66-Seitenabdeckungen geführt werden. Die Kommunikationsverbindung zwischen beiden Säulen wird mit den mitgelieferten Kommunikationskabeln hergestellt; halten Sie sich bei Anschluss und Terminierung genau an die Portbelegung im Installationshandbuch.

Hinweis: Dieses Paket enthält ausschließlich die Erweiterungskomponenten (Package C). BDU und Base (Package A) sowie die Batteriemodule (Package B) werden separat verkauft.

Kompatibilitätsvoraussetzung: Das Stack 100 PRO Base und Cover Kit C ist ausschließlich mit der Dyness Stack 100 PRO-Serie (S51100 Pro) kompatibel. Das Kit ist nicht mit der Standard-Stack 100-Serie (590 mm breit) kompatibel. Die Installation darf ausschließlich durch qualifizierte Elektrofachkräfte gemäß Installationshandbuch und geltenden Installationsvorschriften erfolgen.

Vollständige technische Daten: Dyness Stack 100 PRO Base und Cover Kit C

Technische Daten Dyness Stack 100 PRO Base und Cover Kit C
Merkmal Wert
Marke und Modell Dyness Stack 100 PRO Package C
Anwendungsbereich 13 bis 15 Stack 100 PRO-Module
Abmessungen Expansion Base (B × T × H) 657 × 460 × 133 mm
Abmessungen Expansion Cover (B × T × H) 657 × 460 × 159 mm
Schutzart IP66
Anzugsdrehmoment M5-Schrauben 2,5 N·m
Anzugsdrehmoment M12-Bolzen 30 N·m
Kompatibilität Ausschließlich Dyness Stack 100 PRO-Serie (S51100 Pro)

Für technische Daten, Installation und Betrieb sind das offizielle Datenblatt und das Installationshandbuch von Dyness maßgeblich.

Häufig gestellte Fragen zum Dyness Stack 100 PRO Base und Cover Kit C

Was ist im Lieferumfang des Dyness Stack 100 PRO Base und Cover Kit C enthalten?
Lieferumfang Dyness Stack 100 PRO Base und Cover Kit C (Package C)
Komponente Anzahl
Expansion Base (657 × 460 × 133 mm) 1
Expansion Cover (657 × 460 × 159 mm) 1
Innensechskantschraube M5 × 30 4
Isolierkappe 4
Erweiterungs-Kommunikationskabel 1
Parallel-Kommunikationskabel 1
Serien-Leistungskabel Minus 1
Serien-Leistungskabel Plus 1
Spreizdübelanker M12 × 100 4

BDU und Base (Package A) sowie Batteriemodule (Package B) sind nicht enthalten und werden separat verkauft.

Ist dieses Kit mit der Standard-Stack 100-Serie kompatibel?

Nein. Das Stack 100 PRO Base und Cover Kit C ist ausschließlich mit der Dyness Stack 100 PRO-Serie (S51100 Pro) kompatibel. Die Breite von 657 mm und die IP66-Schnittstellen sind speziell auf die S51100 Pro-Module abgestimmt. Für die Standard-Stack 100-Serie (590 mm breit) ist das dafür vorgesehene Erweiterungsset zu verwenden.

Wann ist das Kit C erforderlich?

Ab 13 Stack 100 PRO-Modulen schreibt Dyness eine Konfiguration in zwei Säulen vor. Das Kit C liefert die dafür erforderliche Expansion Base, das Expansion Cover und die Verkabelung. Die genauen Montageanforderungen und Anzugsdrehmomente entnehmen Sie bitte dem offiziellen Installationshandbuch.
