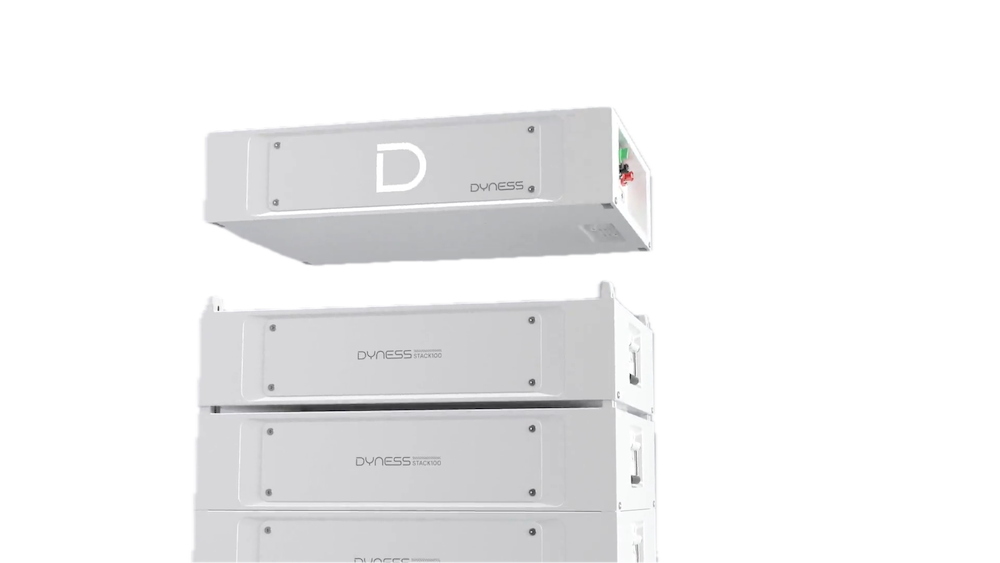

Dyness Stack 100 PRO BDU & Base – Steuereinheit

€782,87 inkl. 21% MwSt.
Versand wird beim Checkout berechnet
Auf Lager
Deutsche Privatkunden können mit 0% MwSt. unter Voraussetzungen kaufen für ...
Franko-Lieferung (NL/BE) ab €5.000 Bestellwert
Lieferung innerhalb von 3–7 Werktagen (NL/BE)
Direkte technische Unterstützung
Mehr als 20 Jahre Praxiserfahrung in PV & Energiespeicherung
Netto-Rabattkonditionen für registrierte Fachpartner

Die Dyness Stack 100 PRO BDU und Base (SBDU100 Pro) bildet die zentrale Steuer- und Anschlusseinheit eines Dyness Stack 100 PRO Hochvolt-Energiespeichersystems (HV). Die BDU verwaltet die Verbindung zwischen den Batteriemodulen und dem Wechselrichter und übernimmt Schutz, Kommunikation und Systembalance. Die Base bildet den mechanischen Unterbau des Batterieturms. Das System unterstützt 3 bis 15 Batteriemodule in Reihe pro Cluster, mit einer Betriebsspannung von 134,4 V bis 864 V und einer Systemkapazität von 15,36 bis 76,8 kWh pro Cluster.

  • Schutzart IP66: Schutz gegen Staub und starke Strahlwasser, geeignet für Innen- und Außenaufstellung gemäß Installationshandbuch.
  • Aerosol-Löschsystem und Druckentlastungsventil: Integrierte Brandschutzeinrichtungen gemäß Produktspezifikation.
  • Natürliche Kühlung: Wärmeabfuhr über natürliche Konvektion ohne aktiven Lüfter.
  • Skalierbar bis 921 kWh: Unterstützt bis zu 15 Module pro Cluster und bis zu 12 Cluster parallel (gemäß Produktspezifikation).
  • 100 A Dauerstrom (1C), 125 A Spitze: Unterstützt 1C Lade- und Entladerate; Spitzenstrom 125 A für 2 Minuten bei 25 °C. Die verfügbare AC-Leistung wird auch durch den gewählten Wechselrichter und die Systemkonfiguration bestimmt.

HV-Batteriesteuerung für 15,36 bis 76,8 kWh pro Cluster: Dyness Stack 100 PRO BDU

Die SBDU100 Pro hat einen maximalen Dauerstrom von 100 A und eine Betriebsspannung von 134,4 V bis 864 V. Die Batteriemodule nutzen eine kabellose Stapelverbindung für die elektrische Verbindung zwischen den gestapelten Modulen. Der empfohlene Lade- und Entladestrom beträgt 50 A (0,5C) für eine optimale Lebensdauer der Batteriemodule. Der maximale Lade- und Entladedauerstrom beträgt 100 A (1C).

Die Ladetemperatur der Batteriemodule beträgt standardmäßig 0 °C bis 55 °C; eine Heizfunktion zum Laden ab -20 °C ist optional erhältlich. Die Entladetemperatur beträgt -20 °C bis 55 °C. Die Kommunikation mit dem Wechselrichter erfolgt über CAN oder RS485. Die Benutzeroberfläche umfasst WLAN und App-Unterstützung.

Hinweis: Dieses Paket enthält ausschließlich die BDU und Base (Package A). Die Batteriemodule (S51100 Pro, Package B) werden separat verkauft. Für ein funktionsfähiges System sind mindestens 3 Module erforderlich.

Kompatible Wechselrichter und Systemanforderungen

Der Dyness Stack 100 PRO kommuniziert über CAN oder RS485 mit kompatiblen HV-Wechselrichtern. Laut der offiziellen Kompatibilitätsdokumentation von Dyness sind unter anderem folgende Marken aufgeführt: Solis, GoodWe, Growatt, Deye und Solinteg. Die Nennung einer Marke bedeutet nicht, dass alle Wechselrichter dieser Marke kompatibel sind. Prüfen Sie vor der Installation stets die aktuellste offizielle Kompatibilitätsliste von Dyness für das genaue Wechselrichtermodell, die Firmwareversion, die Protokollwahl und die erforderlichen Einstellungen.

Bis zu 12 Cluster können parallel gekoppelt werden, für eine maximale Systemkapazität von 921 kWh (gemäß Produktspezifikation). Für Systeme mit mehr als 12 Modulen pro Cluster wird eine zweispaltige Aufstellung mit dem optionalen Kit C empfohlen.

Installationsanforderung: Die SBDU100 Pro ist Teil eines Hochvolt-Systems mit einer Betriebsspannung bis 864 V. Die Installation darf ausschließlich durch qualifizierte Elektrofachkräfte gemäß Installationshandbuch und den geltenden Installationsvorschriften erfolgen. Prüfen Sie vor der Inbetriebnahme das genaue Wechselrichtermodell, die Firmwareversion und das Kommunikationsprotokoll.

Vollständige technische Daten: Dyness Stack 100 PRO BDU (SBDU100 Pro)

Technische Daten Dyness Stack 100 PRO BDU und Base (SBDU100 Pro)
Eigenschaft Wert
Marke und Modell BDU Dyness SBDU100 Pro (Stack 100 PRO BDU)
Zellchemie der Module LiFePO4 (LFP)
Nennenergie pro Modul 5,12 kWh
Nutzbare Energie pro Modul 4,864 kWh (95% DOD)
Spannung / Kapazität pro Batteriemodul 51,2 V / 100 Ah
Unterstützte Konfiguration 3 bis 15 Module pro Cluster
Systemkapazität pro Cluster 15,36 bis 76,8 kWh
Betriebsspannung 134,4 V bis 864 V
Empfohlener Lade-/Entladestrom 50 A (0,5C)
Max. Lade-/Entladedauerstrom 100 A (1C)
Spitzenentladestrom 125 A (2 Minuten bei 25 °C)
DOD Batteriesystem 95%
Ladetemperatur Batteriemodule (Standard) 0 °C bis 55 °C
Ladetemperatur Batteriemodule (optional mit Heizung) -20 °C bis 55 °C
Entladetemperatur -20 °C bis 55 °C
Zyklenlebensdauer Batteriemodule ≥8.000 Zyklen (0,2C, 25 °C, 95% DOD, 70% EOL)
Garantie 10 Jahre (siehe offizielle Garantiebedingungen von Dyness)
Kommunikation CAN / RS485
Benutzeroberfläche WLAN und App
Kühlung Natürliche Konvektion
Brandschutz Aerosol-Löschsystem und Druckentlastungsventil
Installationsart Kabellos stapelbar
Abmessungen BDU (B × T × H) 657 × 460 × 193 mm
Gewicht BDU 23,5 kg
Gewicht Base und Abdeckung 18,8 kg
Schutzart IP66
Max. Parallelschaltung 12 Cluster
Max. Systemkapazität 921 kWh (gemäß Produktspezifikation)
Zertifizierungen CE-EMC, CE-RED, IEC62619, IEC63056, IEC62477, IEC62040, UN38.3, VDE2510
Kompatible Wechselrichter Siehe Abschnitt Kompatibilität

Für technische Daten, Installation und Betrieb sind das offizielle Datenblatt und das Installationshandbuch von Dyness maßgeblich.

Häufig gestellte Fragen zur Dyness Stack 100 PRO BDU

Was ist im Lieferumfang der Dyness Stack 100 PRO BDU und Base enthalten?
Lieferumfang Dyness Stack 100 PRO BDU und Base
Komponente Anzahl
Battery Controller (BDU) 1
Base 1
Montagehalterungen 2
Spreizdübelschrauben M12 × 100 4
Kabelsatz 1
Mit welchen Wechselrichtern ist der Stack 100 PRO kompatibel?

Die BDU kommuniziert über CAN oder RS485 mit kompatiblen HV-Wechselrichtern. Laut der offiziellen Kompatibilitätsdokumentation von Dyness sind unter anderem Solis, GoodWe, Growatt, Deye und Solinteg aufgeführt. Die Nennung einer Marke bedeutet nicht, dass alle Wechselrichter dieser Marke kompatibel sind. Prüfen Sie vor der Installation stets die aktuellste offizielle Kompatibilitätsliste von Dyness für das genaue Wechselrichtermodell, die Firmwareversion und die erforderlichen Einstellungen.

Sind die Batteriemodule in diesem Paket enthalten?

Nein. Dieses Paket enthält ausschließlich die BDU und Base (Package A). Die Batteriemodule (S51100 Pro, Package B) werden separat verkauft. Für ein funktionsfähiges System sind mindestens 3 Module erforderlich. Pro Cluster können maximal 15 Module angeschlossen werden.
