Dyness Stack 280 Base & Cover Kit C

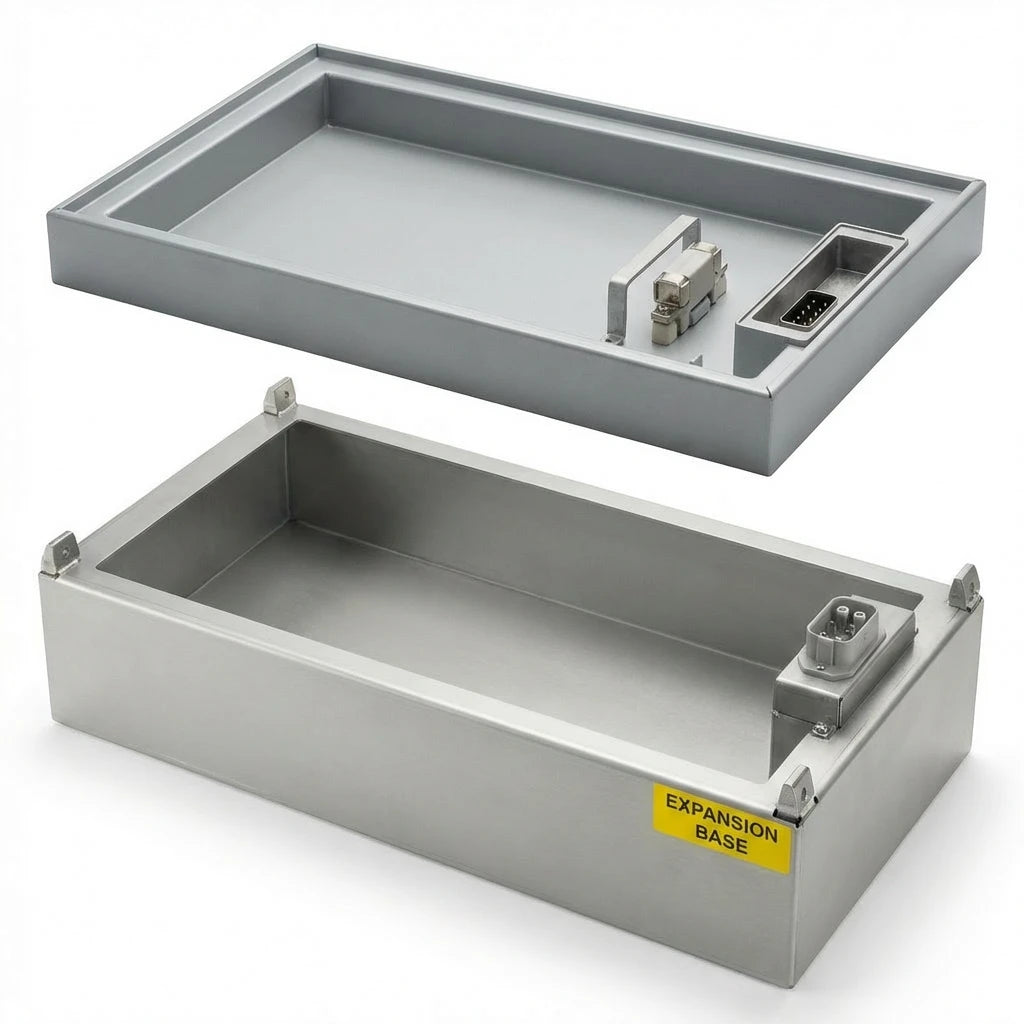

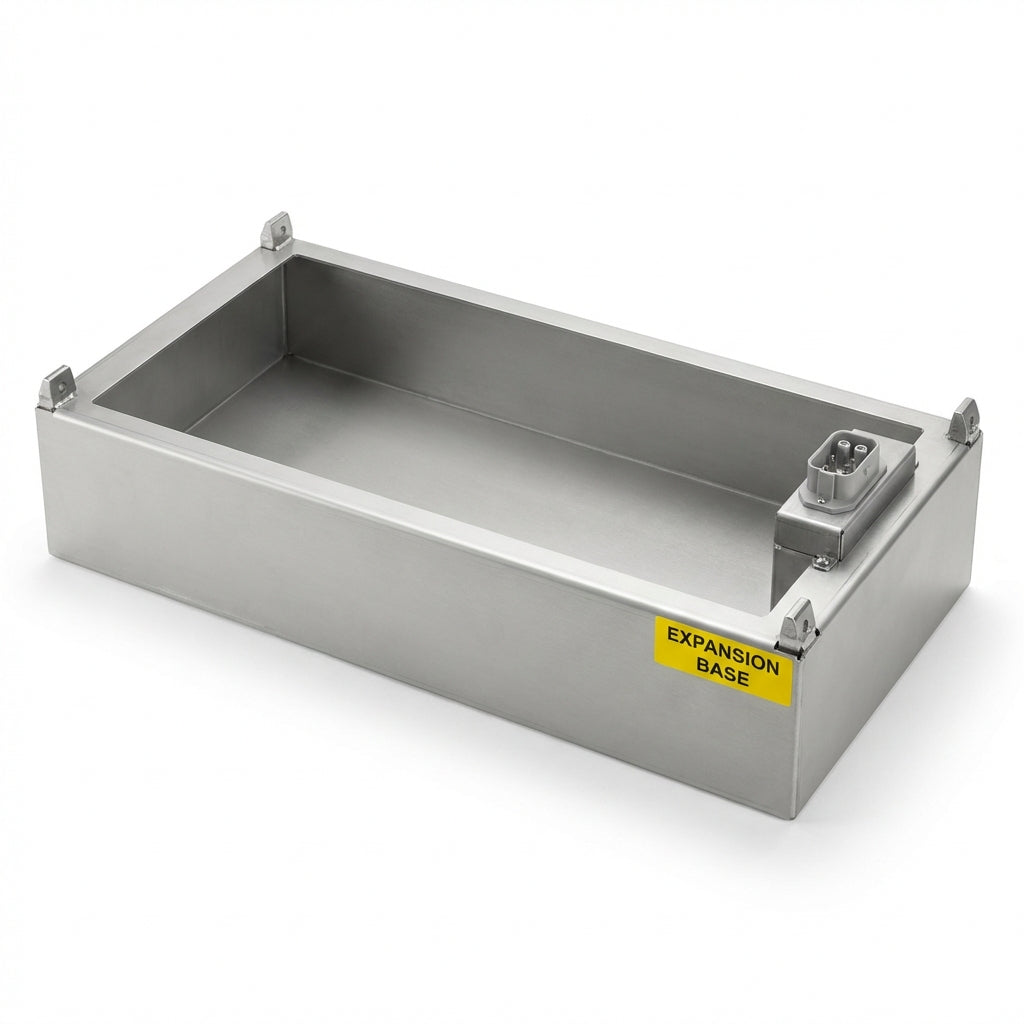

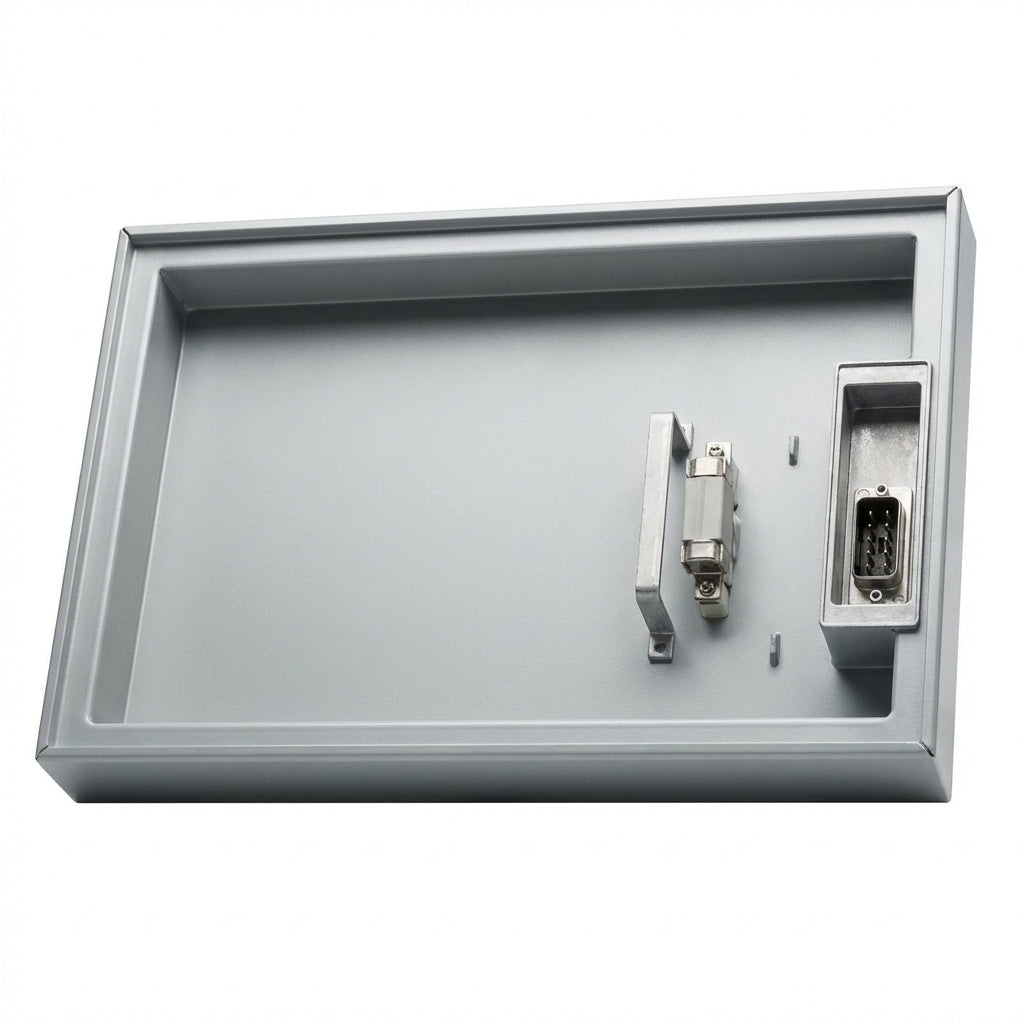

Das Dyness Stack 280 Base & Cover Extension Kit C (Package C) ist das erforderliche Erweiterungsset für das STACK280-Batteriesystem, wenn mehr als 8 Batteriemodule installiert werden. Ab 9 Modulen müssen die Batterien auf zwei Säulen verteilt werden. Das Kit enthält eine ExpansionBase und einen Expansion Cover für die zweite Säule sowie alle erforderlichen Serien- und Kommunikationskabel, um beide Säulen korrekt miteinander zu verbinden. Der Expansion Cover ist ausschließlich mit der expansion-gekennzeichneten Base kompatibel. Bei der Installation muss die Standard-Base der ersten Säule in eine ExpansionBase umgebaut werden.
- Erforderlich bei 9–15 Modulen: ermöglicht eine Zwei-Säulen-Konfiguration für Systeme mit mehr als 8 Stack 280-Batteriemodulen.
- Vollständiger Kabelsatz enthalten: Serienkabel (UL10269, 50 mm²) und Kommunikationskabel für die Verbindung beider Cluster.
- Passende Abmessungen: ExpansionBase 770 × 425 × 133 mm und Expansion Cover 770 × 425 × 80 mm – identisch mit der Standard-BDU-Basis.
- Plug-and-play-Erweiterung: alle Befestigungsmaterialien (Bolzen, Schrauben, Winkel, Kabelschuhe) enthalten.
- Systemkompatibel: ausschließlich für die Verwendung mit der Dyness Stack 280 BDU & Base und Stack 280-Batteriemodulen bestimmt.
Technische Hinweise für Installateure
Das Extension Kit C ist ausschließlich für den Innenbereich geeignet (IP20). Bei der Installation von mehr als 8 Modulen wird die Standard-Base der Hauptsäule in eine ExpansionBase umgebaut: das Originalpanel, die internen Serienleitungen und Kommunikationsanschlüsse werden entfernt und mit einem Expansion-Label versehen. Die ExpansionBase der zweiten Säule wird mit M12×100-Spreizankern befestigt. Die Serienstromkabel und Kommunikationsverbindungen werden durch die Seitenabdeckung und Nuten zwischen beiden Säulen geführt. Der Minusanschluss des Serienkabels wird an die Base der Hauptsäule angeschlossen; der Plusanschluss an die Base der Erweiterungssäule. Batteriemodule werden auf der neuen Base gestapelt und mit vier M5×30-Schrauben gesichert. Der Expansion Cover wird abschließend oben auf der Erweiterungssäule platziert und darf ausschließlich mit einer expansion-gekennzeichneten Base verwendet werden.
| Parameter | Wert |
|---|---|
| Abmessungen ExpansionBase (B × T × H) | 770 × 425 × 133 mm |
| Abmessungen Expansion Cover (B × T × H) | 770 × 425 × 80 mm |
| Anwendungsbereich | 9–15 Stack 280-Batteriemodule (zwei Säulen) |
| Max. Module pro Säule | 8 (empfohlen) |
| Serienkabeltyp | UL10269, 50 mm² |
| Schutzart | IP20 (nur Innenbereich) |
| Kompatibilität | Ausschließlich Dyness Stack 280 BDU & Base + Stack 280-Module |
Was ist im Lieferumfang des Dyness Stack 280 Base & Cover Extension Kit C enthalten?
Der Lieferumfang (Package C) enthält folgende Komponenten:
| Komponente | Anzahl |
|---|---|
| ExpansionBase (770 × 425 × 133 mm) | 1 |
| Expansion Cover (770 × 425 × 80 mm) | 1 |
| Senkkopfschrauben M5×30 | 4 |
| Kabelschuhe OT4-6 | 2 |
| Kommunikationskabel zwischen zwei Clustern | 1 |
| Parallele Kommunikationskabel | 2 |
| Serienkabel zwei Cluster (UL10269, 50 mm²) | 2 |
| Befestigungswinkel | 2 |
| Spreizanker M6×80 | 2 |
| Spreizanker M12×100 | 4 |
| Packliste | 1 |
Die Dyness Stack 280 BDU & Base (Package A) und die Batteriemodule (Package B) sind nicht enthalten und werden separat verkauft.
Wann ist das Extension Kit C erforderlich?
Das Extension Kit C ist erforderlich, wenn mehr als 8 Stack 280-Batteriemodule installiert werden. Eine einzelne Säule ist auf maximal 8 Module begrenzt (Gesamthöhe ±2208 mm mit BDU). Bei 9 bis 15 Modulen müssen die Batterien auf zwei Säulen verteilt werden. Das Kit liefert die erforderliche ExpansionBase und den Expansion Cover für die zweite Säule sowie alle Serien- und Kommunikationskabel, um beide Cluster korrekt miteinander zu verbinden. Die maximale Systemgröße beträgt 15 Module in Reihe pro Cluster, mit bis zu 12 Clustern parallel.
Welche Installationsanforderungen gelten für das Extension Kit C?
Installation ausschließlich durch zertifizierte Elektrofachkräfte gemäß nationalen Vorschriften (u. a. VDE/EN 50549). Die Standard-Base der Hauptsäule muss vor der Installation der zweiten Säule in eine ExpansionBase umgebaut werden. Die ExpansionBase der zweiten Säule wird mit M12×100-Spreizankern befestigt. Serienstromkabel und Kommunikationsverbindungen werden durch die Seitenabdeckung und Nuten zwischen beiden Säulen geführt. Der Expansion Cover wird abschließend oben auf der Erweiterungssäule platziert und darf ausschließlich mit einer expansion-gekennzeichneten Base verwendet werden. Der freie Abstand über jedem Cluster muss mindestens 450 mm betragen. Bei Installation auf einem Obergeschossboden die Tragfähigkeit des Bodens fachgerecht beurteilen lassen.
