Dyness Stack 280 BDU & Base – Steuereinheit
Verfügbarkeit für Abholungen konnte nicht geladen werden

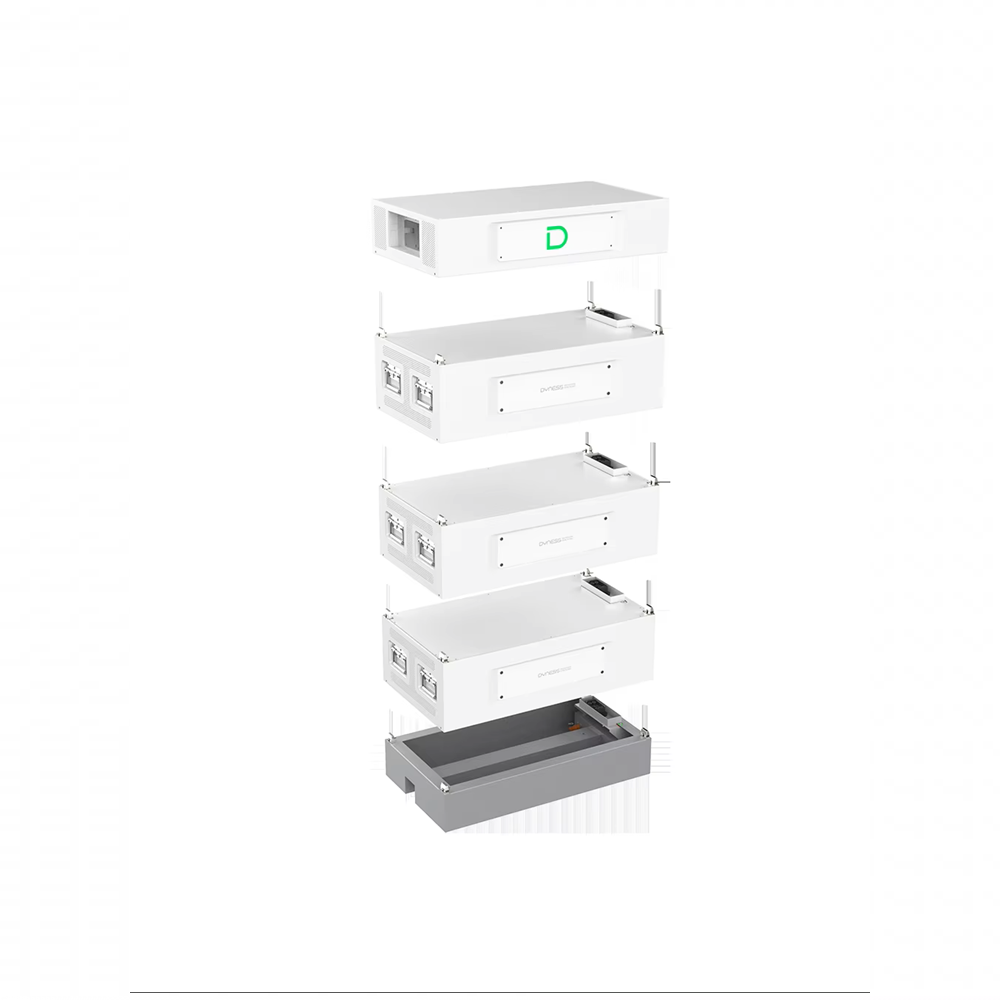

Die Dyness Stack 280 BDU und Base bildet die zentrale Steuer- und Anschlusseinheit eines Dyness Stack 280 Hochvolt-Energiespeichersystems (HV). Die BDU verwaltet die Verbindung zwischen den Batteriemodulen und dem Wechselrichter und übernimmt Schutzfunktionen, Kommunikation und die zentrale Steuerung. Die Base bildet den mechanischen Unterbau, auf dem die Batteriemodule gestapelt werden. Das System unterstützt 3 bis 15 Batteriemodule in Reihe pro Cluster bei einer Betriebsspannung von 134 V bis 876 V. Bis zu 12 Cluster lassen sich parallel schalten. Die Kommunikation mit dem Wechselrichter erfolgt über CAN oder RS485 (RJ45-Anschluss).
- Skalierbares System: Unterstützt 3 bis 15 Stack 280-Batteriemodule in Reihe pro Cluster und bis zu 12 Cluster parallel.
- CAN/RS485-Kommunikation mit kompatiblen HV-Wechselrichtern: Offiziell unterstützte Kombinationen sind unter anderem für Solis, GoodWe, Growatt, Deye und weitere Marken verfügbar. Die genaue Kompatibilität hängt von Modell, Firmware und Konfiguration ab.
- Integrierter Brandschutz: Eingebauter Aerosol-Feuerlöscher gemäß Produktspezifikation.
- IP20, Zwangsluftkühlung: Ausschließlich für die Installation in Innenräumen geeignet.
HV-Batteriesteuerung für 3 bis 15 Module pro Cluster: Dyness Stack 280 BDU

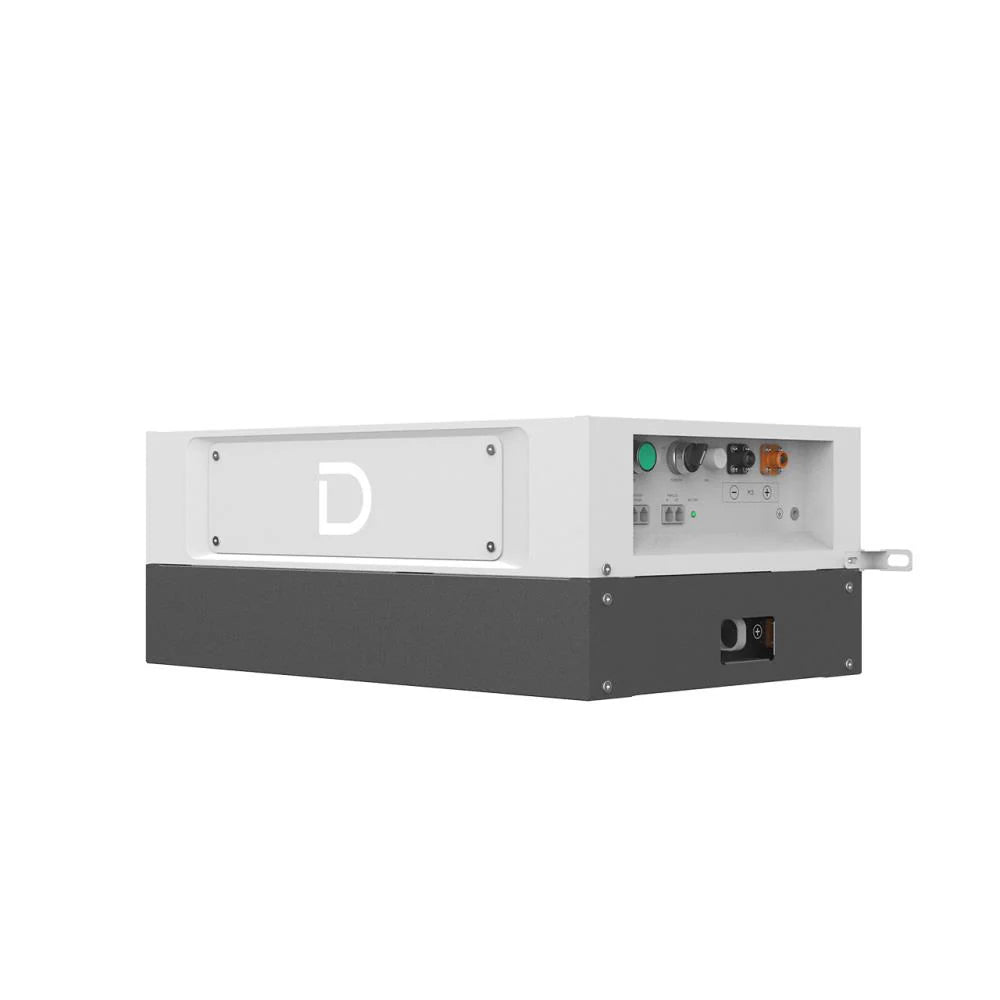

Die BDU misst 770 × 425 × 230 mm und die Base 770 × 425 × 133 mm; das Gesamtgewicht von BDU und Base beträgt ca. 56 kg. Bei einer vollständigen Säule aus 8 Modulen und BDU beträgt die Gesamthöhe ca. 2.208 mm; der Freiraum bis zur Decke muss mindestens 450 mm betragen (Boden bis Decke ≥ 2.658 mm). Bei mehr als 8 Modulen sind zwei Säulen zu verwenden.

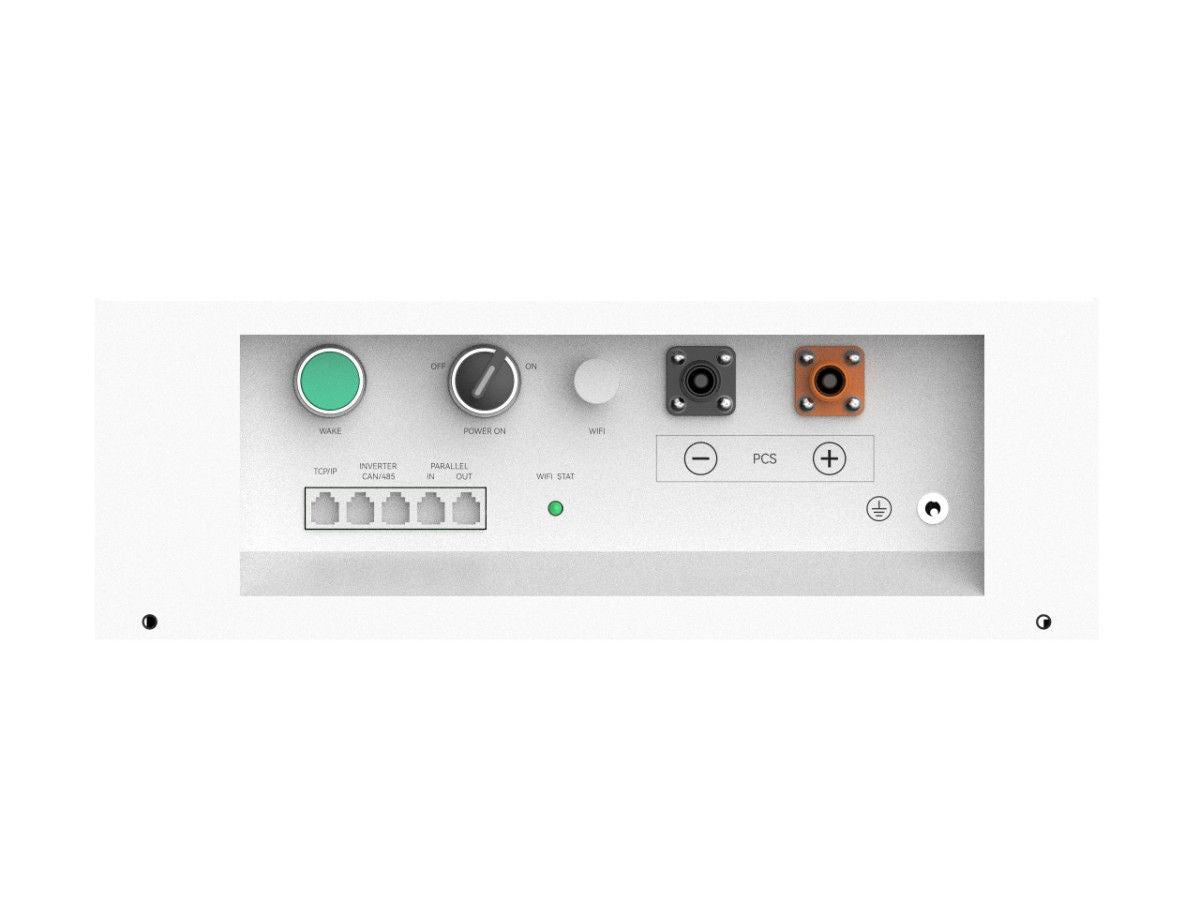

Der Erdungswiderstand muss ≤100 mΩ betragen. Verwenden Sie bei Parallelsystemen den mitgelieferten CAN-Abschlusswiderstand (120 Ω) an den richtigen Ports. Die Kommunikation erfolgt über CAN oder RS485 über einen RJ45-Anschluss. Die erforderliche Pinbelegung und die Kommunikationseinstellungen entnehmen Sie bitte dem Installationshandbuch und der Kompatibilitätsdokumentation.
Hinweis: Dieses Paket enthält ausschließlich die BDU und die Base (Package A). Die Batteriemodule (Dyness Stack 280 HV Batteriemodul, Package B) werden separat verkauft. Für ein funktionsfähiges System sind mindestens 3 Batteriemodule erforderlich.
Kompatible Wechselrichter und Systemanforderungen
Die Dyness Stack 280 BDU kommuniziert über CAN oder RS485 mit kompatiblen HV-Wechselrichtern. Laut der offiziellen Kompatibilitätsdokumentation von Dyness sind unter anderem folgende Marken aufgeführt: Solis, GoodWe, Growatt, Deye, SINENG, SINEXCEL, Sosen, Solinteg, Atess und Magarevo. Die Nennung einer Marke bedeutet nicht, dass alle Wechselrichter dieser Marke kompatibel sind. Prüfen Sie vor der Installation stets die aktuellste offizielle Kompatibilitätsliste von Dyness für das genaue Wechselrichtermodell, die Firmwareversion, die Protokollwahl und die erforderlichen Einstellungen.
Vollständige technische Daten: Dyness Stack 280 BDU und Base
| Parameter | Wert |
|---|---|
| Marke und Modell | Dyness Stack 280 BDU und Base |
| Abmessungen BDU (B × T × H) | 770 × 425 × 230 mm |
| Abmessungen Base (B × T × H) | 770 × 425 × 133 mm |
| Gewicht BDU und Base | ca. 56 kg |
| Schutzart | IP20 (nur Innenräume) |
| Kühlung | Zwangsluftkühlung |
| Brandschutz | Integrierter Aerosol-Feuerlöscher |
| Min. Batteriemodule pro System | 3 |
| Max. Batteriemodule in Reihe | 15 |
| Max. Module pro Säule (empfohlen) | 8 |
| Max. Cluster parallel | 12 |
| Betriebsspannung | 134 V bis 876 V |
| Min. Freiraum über dem Cluster | 450 mm |
| Min. Raumhöhe Boden–Decke (8 Module und BDU) | ≥2.658 mm |
| Erdungswiderstand | ≤100 mΩ |
| Betriebstemperatur | -20 °C bis 50 °C |
| Optimale Umgebungstemperatur | 18 °C bis 30 °C |
| Kommunikation | CAN / RS485 (RJ45) |
| RJ45-Pinbelegung | Pin 1 = 485_B, Pin 2 = 485_A, Pin 4 = CANH, Pin 5 = CANL |
| Zertifizierungen | CE, CE-EMC, UN38.3 |
| Kompatible Wechselrichter | Siehe Abschnitt Kompatibilität |
Für technische Daten, Installation und Betrieb sind das offizielle Datenblatt und das Installationshandbuch von Dyness maßgeblich.
Häufig gestellte Fragen zur Dyness Stack 280 BDU und Base
Was ist im Lieferumfang der Dyness Stack 280 BDU und Base enthalten?
| Komponente | Anzahl |
|---|---|
| BDU (770 × 425 × 230 mm) | 1 |
| Base (770 × 425 × 133 mm) | 1 |
| Befestigungswinkel | 2 |
| Spreizdübelschrauben M6 × 80 | 2 |
| Spreizdübelschrauben M12 × 100 | 4 |
| CAN-Abschlusswiderstand RJ45-CAN-120 (120 Ω) | 1 |
| Flachkopfschrauben M5 × 30 | 4 |
| Kabelschuhe OT4-6 | 2 |
| CAN-Kommunikationskabel (2.000 mm, RJ45) | 1 |
| RS485-Kommunikationskabel (2.000 mm, RJ45) | 1 |
| Leistungskabel Plus (rot, 50 mm², 2.050 mm) | 1 |
| Leistungskabel Minus (schwarz, 50 mm², 2.050 mm) | 1 |
| Benutzerhandbuch | 1 |
| Garantiekarte | 1 |
| Kundenanschreiben | 1 |
| Packliste | 1 |
Batteriemodule (Package B) sind nicht enthalten und werden separat verkauft.
Mit welchen Wechselrichtern ist die Dyness Stack 280 BDU kompatibel?
Die Stack 280 BDU ist nicht mit jedem HV-Wechselrichter universell kompatibel. Prüfen Sie vor Systemauswahl und Installation das genaue Wechselrichtermodell, die Firmwareversion und die erforderlichen CAN- oder RS485-Einstellungen anhand der offiziellen Dyness-Kompatibilitätsliste.
Vollständige Kompatibilitätsliste der Wechselrichter ansehen (PDF)
Welche Installationsanforderungen gelten für die Dyness Stack 280 BDU und Base?
Die Installation darf nur durch qualifizierte Elektrofachkräfte gemäß Installationshandbuch und den geltenden Installationsvorschriften erfolgen. Das System ist ausschließlich für den Einsatz in Innenräumen geeignet (IP20). Das Gesamtgewicht von BDU und Base beträgt ca. 56 kg. Bei einer vollständigen Säule aus 8 Modulen und BDU (Höhe ca. 2.208 mm) ist ein Freiraum von mindestens 450 mm bis zur Decke erforderlich (Boden bis Decke ≥ 2.658 mm). Bei mehr als 8 Modulen sind zwei Säulen zu verwenden. Erdungswiderstand ≤100 mΩ. Verwenden Sie bei Parallelsystemen den mitgelieferten CAN-Abschlusswiderstand (120 Ω) an den richtigen Ports. Bei Installation auf einer Geschossdecke lassen Sie die Tragfähigkeit fachkundig beurteilen.
Weitere Produkte finden Sie in unserer Dyness Heimspeicher Kollektion.
