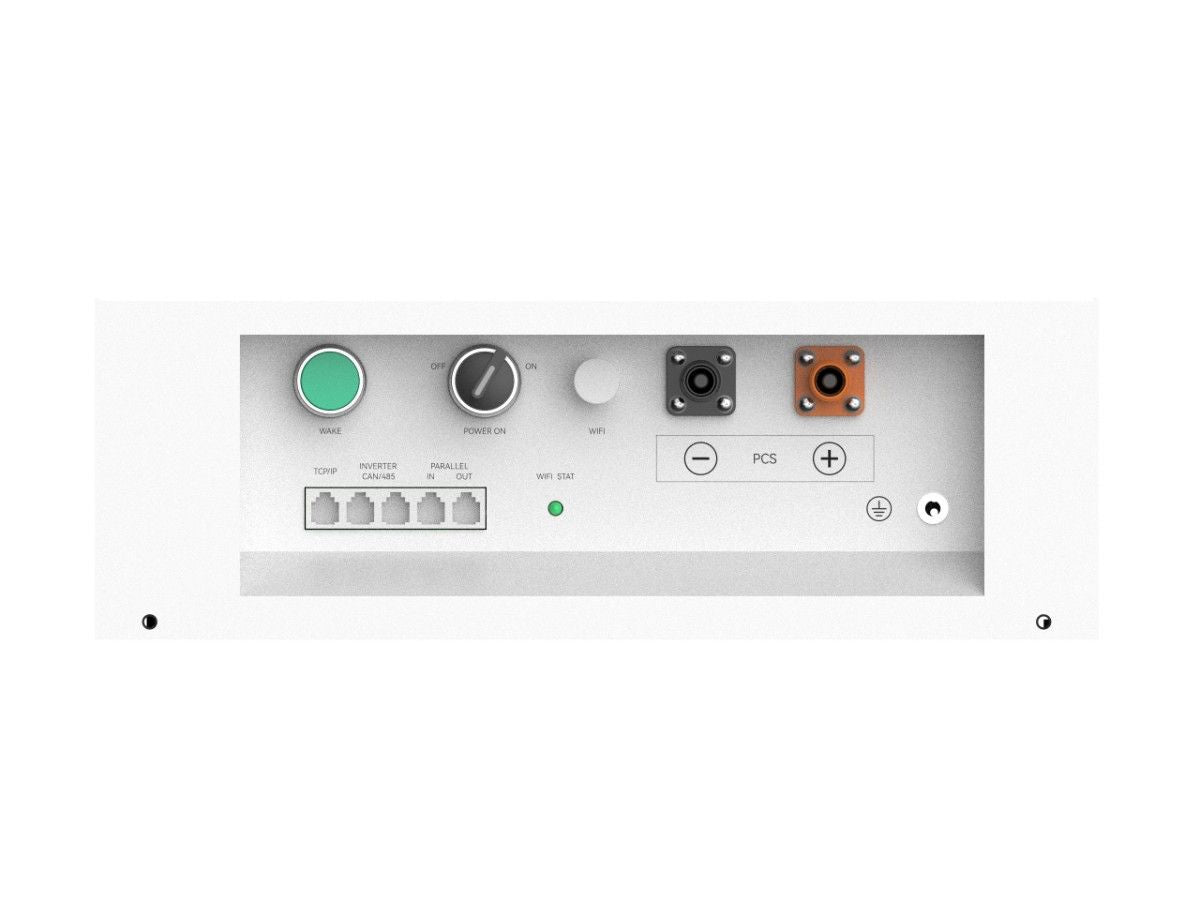

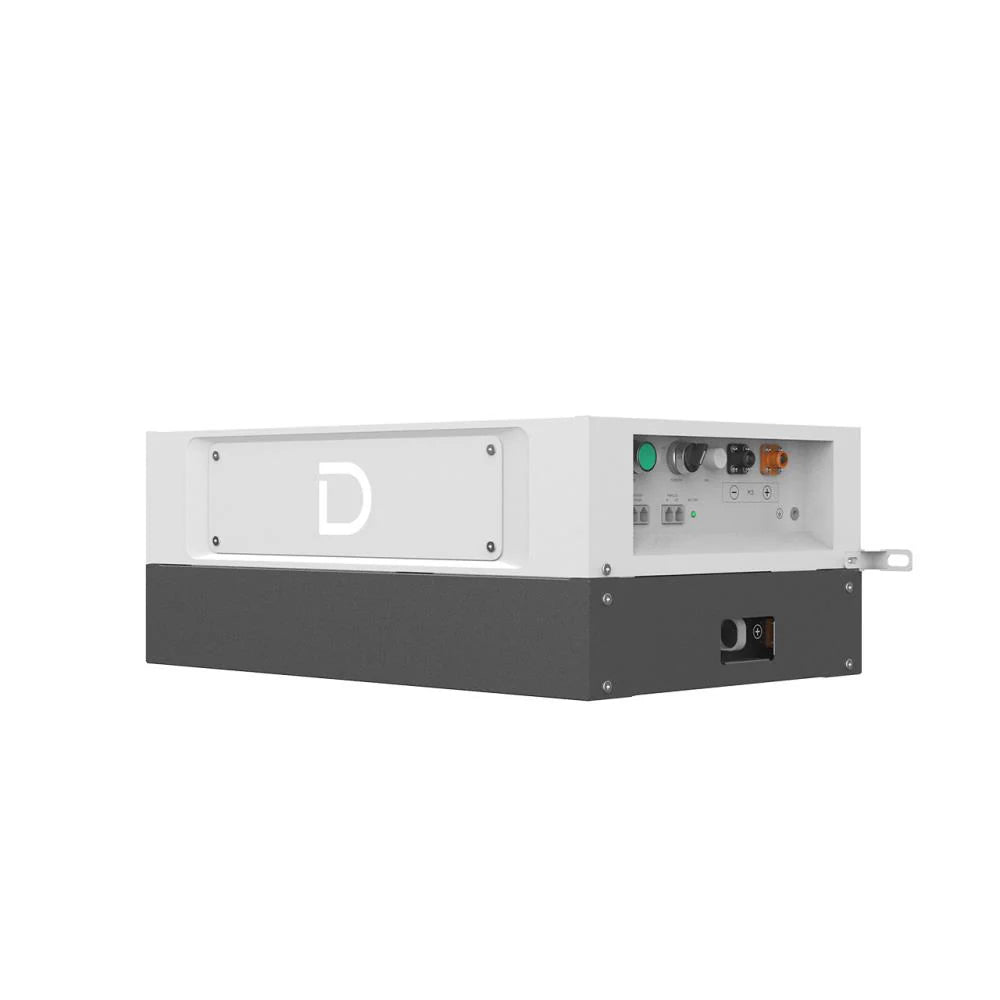

Dyness Stack 314 BDU & Base – Steuereinheit

€1.016,40 inkl. 21% MwSt.
Versand wird beim Checkout berechnet
Auf Lager
Deutsche Privatkunden können mit 0% MwSt. unter Voraussetzungen kaufen für ...
Franko-Lieferung (NL/BE) ab €5.000 Bestellwert
Lieferung innerhalb von 3–7 Werktagen (NL/BE)
Direkte technische Unterstützung
Mehr als 20 Jahre Praxiserfahrung in PV & Energiespeicherung
Netto-Rabattkonditionen für registrierte Fachpartner

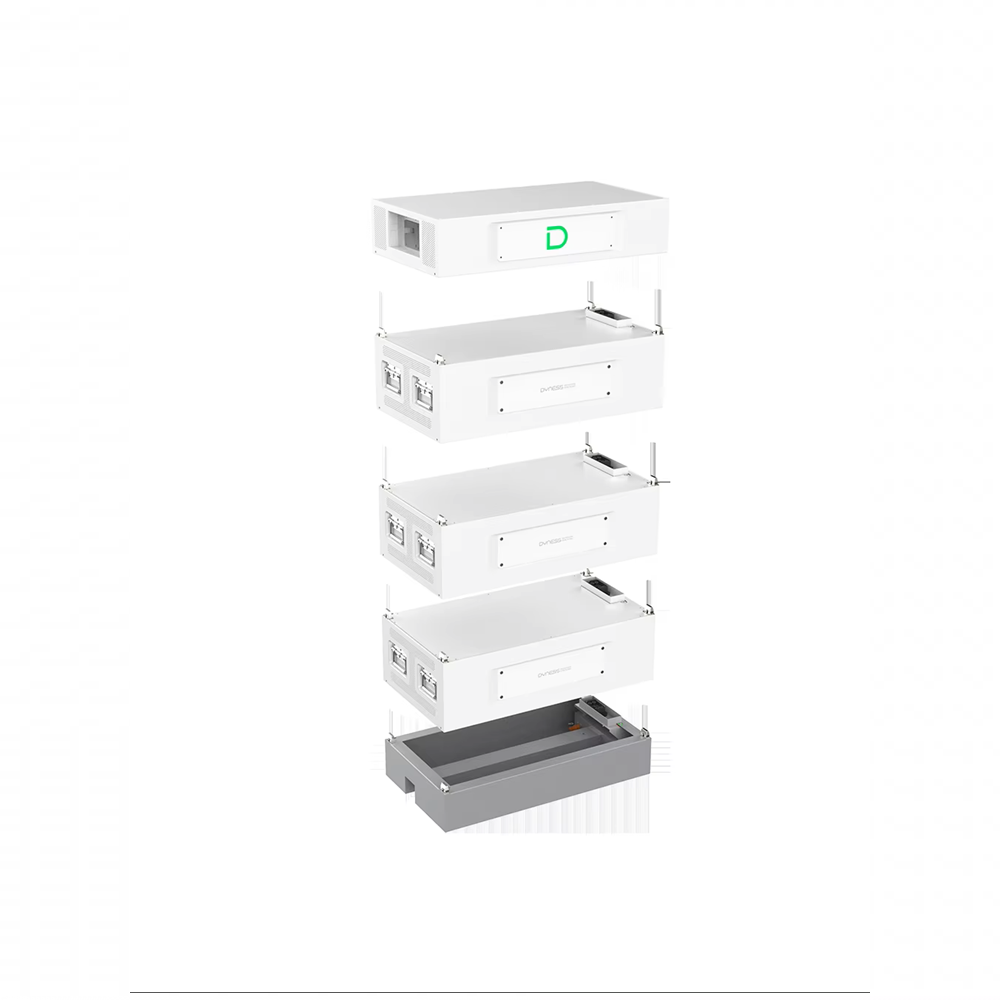

Die Dyness Stack 314 BDU und Base bildet die zentrale Steuer- und Anschlusseinheit eines Dyness Stack 314 Hochvolt-Energiespeichersystems (HV), das für kleinere gewerbliche und industrielle Energiespeicheranwendungen ausgelegt ist. Die BDU verwaltet die Verbindung zwischen den Batteriemodulen und dem Wechselrichter und übernimmt Schutz, Kommunikation und zentrale Steuerung. Die Base bildet den mechanischen Unterbau, auf dem die Batteriemodule kabellos per Plug-and-Play-Verbindung gestapelt werden. Das System unterstützt 3 bis 15 Batteriemodule in Reihe pro Cluster, mit einer Betriebsspannung von 134,4 V bis 864 V und einer Systemkapazität von 48,23 kWh bis 241,14 kWh pro Cluster. Bis zu 12 Cluster lassen sich parallel koppeln, für eine maximale Kapazität von 2,89 MWh. Die Kommunikation mit dem Wechselrichter erfolgt über CAN oder RS485.

  • Skalierbares System: Unterstützt 3 bis 15 Stack 314-Batteriemodule in Reihe pro Cluster und bis zu 12 Cluster parallel für maximal 2,89 MWh.
  • Kabellose Installation: Plug-and-Play-Stapelverbindung zwischen den Modulen; keine separaten DC-Kabel zwischen den Modulen erforderlich.
  • 200 A Dauer-Lade-/Entladestrom (0,64C), 280 A Spitze: Empfohlener Strom 140 A (0,45C). Die verfügbare AC-Leistung hängt auch vom gewählten Wechselrichter und der Systemkonfiguration ab.
  • Modulkombination innerhalb von drei Jahren: Batteriemodule mit unterschiedlichen Produktionsdaten können laut Dyness innerhalb des angegebenen Zeitraums von drei Jahren in einem System kombiniert werden.
  • Integrierter Brandschutz: Eingebauter Aerosol-Feuerlöscher mit einer angegebenen Reaktionszeit von weniger als 5 Sekunden.
  • ≥8.000 Zyklen: Zyklenlebensdauer der LiFePO4-Batteriemodule unter den angegebenen Testbedingungen von 0,2C, 25 °C, 95% DOD und 70% EOL.

HV-Batteriesteuerung für 48,23 bis 241,14 kWh pro Cluster: Dyness Stack 314 BDU

Die BDU (Modell SBDU200) hat Abmessungen von 770 × 425 × 160 mm und wiegt 19,2 kg; die Base/Upper Cover wiegt 18,5 kg. Das Gesamtgewicht von BDU und Base beträgt 37,7 kg. Die Clusterhöhe beträgt 293 + 230 × n mm (wobei n die Anzahl der Batteriemodule ist, maximal 8 pro Säule). Das Nettogewicht eines vollständigen Clusters beträgt 38 + 115 × n kg. Bei mehr als 8 Modulen sind zwei Säulen zu verwenden. Bei Aufstellung in einem Obergeschoss lassen Sie die Tragfähigkeit des Bodens fachkundig prüfen.

Die Batteriemodule nutzen eine kabellose Stapelverbindung für die elektrische Verbindung zwischen den gestapelten Modulen. Der empfohlene Lade- und Entladestrom beträgt 140 A (0,45C). Der maximale Dauer-Lade- und -Entladestrom beträgt 200 A (0,64C). Die Kommunikation erfolgt über CAN oder RS485. Die erforderlichen Kommunikationseinstellungen je Wechselrichtertyp entnehmen Sie bitte dem Installationshandbuch und der Kompatibilitätsdokumentation.

Hinweis: Dieses Paket enthält ausschließlich die BDU und die Base. Die Batteriemodule (Dyness Stack 314 Batteriemodul S51314, 16,076 kWh pro Modul) werden separat verkauft. Für ein funktionsfähiges System sind mindestens 3 Batteriemodule erforderlich.

Kompatible Wechselrichter und Systemanforderungen

Die Dyness Stack 314 BDU kommuniziert über CAN oder RS485 mit kompatiblen HV-Wechselrichtern. Laut der offiziellen Kompatibilitätsdokumentation von Dyness sind unter anderem folgende Marken aufgeführt: Solis, GoodWe, Growatt, Deye, ATESS, Megarevo, Solinteg, Sosen und Sinexcel. Die Nennung einer Marke bedeutet nicht, dass alle Wechselrichter dieser Marke kompatibel sind. Prüfen Sie vor der Installation stets die aktuelle offizielle Kompatibilitätsliste von Dyness hinsichtlich des genauen Wechselrichtermodells, der Firmwareversion, der Protokollwahl und der erforderlichen Einstellungen.

Installationsanforderung: Die Stack 314 BDU ist Teil eines Hochvolt-Systems mit einer Betriebsspannung bis 864 V, besitzt die Schutzart IP20 und ist ausschließlich für die Installation in Innenräumen geeignet. Die Installation darf nur durch qualifizierte Elektrofachkräfte gemäß Installationshandbuch und den geltenden Installationsvorschriften erfolgen. Prüfen Sie vor der Inbetriebnahme das genaue Wechselrichtermodell, die Firmwareversion und das Kommunikationsprotokoll. Bei Aufstellung in einem Obergeschoss lassen Sie die Tragfähigkeit des Bodens fachkundig prüfen.

Vollständige technische Daten: Dyness Stack 314 BDU und Base

Technische Daten Dyness Stack 314 BDU und Base
Parameter Wert
Marke und Modell BDU Dyness SBDU200 (Stack 314 BDU)
Zellchemie der Module LiFePO4 (LFP)
Nennenergie pro Modul 16,076 kWh
Nutzbare Energie pro Modul 15,272 kWh (95% DOD)
Nennkapazität pro Modul 314 Ah
Spannung pro Batteriemodul 51,2 V
Betriebsspannung 134,4 V bis 864 V
Systemkapazität pro Cluster 48,23 bis 241,14 kWh
Max. Systemkapazität (12 Cluster parallel) 2,89 MWh
Min. Batteriemodule pro Cluster 3
Max. Batteriemodule in Reihe 15
Max. Module pro Säule (empfohlen) 8
Max. Cluster parallel 12
Empfohlener Lade-/Entladestrom 140 A (0,45C)
Max. Dauer-Lade-/Entladestrom 200 A (0,64C)
Spitzenentladestrom (25 °C) 280 A, 2 Minuten
DOD Batteriesystem 95%
Ladetemperatur Batteriemodule (Standard) 0 °C bis 55 °C
Ladetemperatur Batteriemodule (optional mit Heizung) -20 °C bis 55 °C
Entladetemperatur -20 °C bis 55 °C
Abmessungen BDU SBDU200 (B × T × H) 770 × 425 × 160 mm
Gewicht BDU 19,2 kg
Gewicht Base / Upper Cover 18,5 kg
Gewicht BDU und Base (gesamt) 37,7 kg
Clusterhöhe (n Module) 293 + 230 × n mm
Clustergewicht (n Module) 38 + 115 × n kg
Schutzart IP20 (nur Innenbereich)
Kühlung Zwangsluftkühlung
Kommunikation CAN / RS485
Benutzeroberfläche WLAN und App
Installationsart Kabellose Stapelung (Plug-and-Play)
Brandschutz Integrierter Aerosol-Feuerlöscher (Reaktionszeit <5 s)
Zyklenlebensdauer Batteriemodule ≥8.000 Zyklen (0,2C, 25 °C, 95% DOD, 70% EOL)
Garantie 10 Jahre (siehe offizielle Garantiebedingungen von Dyness)
Zertifizierungen UN38.3, CE-EMC, IEC62619
Kompatible Wechselrichter Siehe Abschnitt Kompatibilität

Für technische Daten, Installation und Betrieb sind das offizielle Datenblatt und das Installationshandbuch von Dyness maßgeblich.

Dyness Stack 280 vs. Stack 314: Was ist der Unterschied?

Beide Systeme unterstützen bis zu 12 Cluster parallel, kabellose Stapelinstallation, Zwangsluftkühlung und einen integrierten Aerosol-Feuerlöscher. Ein wesentlicher Unterschied ist die Kapazität pro Batteriemodul.

Vergleich Dyness Stack 280 und Stack 314
Merkmal Stack 280 Stack 314
Nennenergie pro Modul 14,34 kWh 16,076 kWh
Nennkapazität pro Modul 280 Ah 314 Ah
Max. Systemkapazität (12 Cluster) 2,58 MWh 2,89 MWh
Max. Cluster parallel 12 12
Installationsart Kabellose Stapelung Kabellose Stapelung

Häufig gestellte Fragen zur Dyness Stack 314 BDU und Base

Was ist im Lieferumfang der Dyness Stack 314 BDU und Base enthalten?

Das Paket enthält die BDU (SBDU200, 19,2 kg) und die Base/Upper Cover (18,5 kg) als Steuereinheit für das Stack 314-System; Gesamtgewicht 37,7 kg. Die Batteriemodule (S51314, 16,076 kWh pro Modul) sind nicht enthalten und werden separat verkauft. Für ein funktionsfähiges System sind mindestens 3 Batteriemodule erforderlich. Die vollständige Packliste mit Befestigungsmaterial, Kommunikationskabeln und Zubehör finden Sie im Handbuch.

Mit welchen Wechselrichtern ist der Dyness Stack 314 kompatibel?

Die Stack 314 BDU ist nicht mit jedem HV-Wechselrichter universell kompatibel. Prüfen Sie vor Systemauswahl und Installation das genaue Wechselrichtermodell, die Firmwareversion und die erforderlichen CAN- oder RS485-Einstellungen in der offiziellen Kompatibilitätsliste von Dyness. Laut der verfügbaren Kompatibilitätsdokumentation sind unter anderem Solis, GoodWe, Growatt, Deye, ATESS, Megarevo, Solinteg, Sosen und Sinexcel aufgeführt.

Wie viele Batteriemodule kann ich an die Dyness Stack 314 BDU anschließen?

Pro Cluster können 3 bis 15 Batteriemodule in Reihe geschaltet werden, für eine Systemkapazität von 48,23 kWh bis 241,14 kWh pro Cluster. Pro Säule werden maximal 8 Module empfohlen (Clusterhöhe: 293 + 230 × n mm; Clustergewicht: 38 + 115 × n kg). Bei mehr als 8 Modulen sind zwei Säulen zu verwenden. Bis zu 12 Cluster parallel sind möglich, für eine maximale Systemkapazität von 2,89 MWh. Batteriemodule mit unterschiedlichen Produktionsdaten können laut Dyness innerhalb des angegebenen Zeitraums von drei Jahren in einem System kombiniert werden.

Welche Installationsanforderungen gelten für die Dyness Stack 314 BDU und Base?

Die Installation darf nur durch qualifizierte Elektrofachkräfte gemäß Installationshandbuch und den geltenden Installationsvorschriften erfolgen. Das System ist ausschließlich für den Einsatz in Innenräumen geeignet (IP20). Das Gesamtgewicht von BDU und Base beträgt 37,7 kg. Bei Aufstellung in einem Obergeschoss lassen Sie die Tragfähigkeit des Bodens fachkundig prüfen; das Clustergewicht beträgt 38 + 115 × n kg. Sorgen Sie wegen der Zwangsluftkühlung für ausreichende Belüftung rund um das System. Die vollständigen Installationsanforderungen finden Sie im Installationshandbuch.
