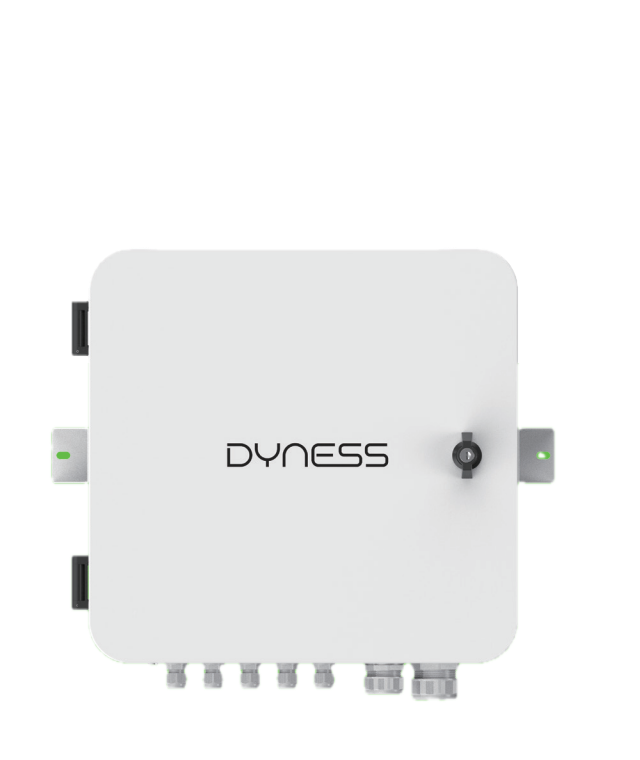

Dyness Tower Combiner Box DCB-5-50-HV
Verfügbarkeit für Abholungen konnte nicht geladen werden
Die Dyness DCB-5-50-HV HV Combiner Box ist eine HV-DC-Kombinationsbox zum Zusammenführen von bis zu fünf kompatiblen Dyness HV-Batteriesystemen auf zwei DC-Ausgänge. Die Box arbeitet in einem Nennspannungsbereich von 160 V bis 650 V DC, unterstützt maximal 200 A Gesamteingangsstrom und maximal 40 A pro Eingangskanal. Die DCB übernimmt ausschließlich die DC-Kombination; die Kommunikation zwischen parallelen Batteriesystemen erfolgt gemäß der Kommunikationsarchitektur des jeweiligen Batteriesystems.

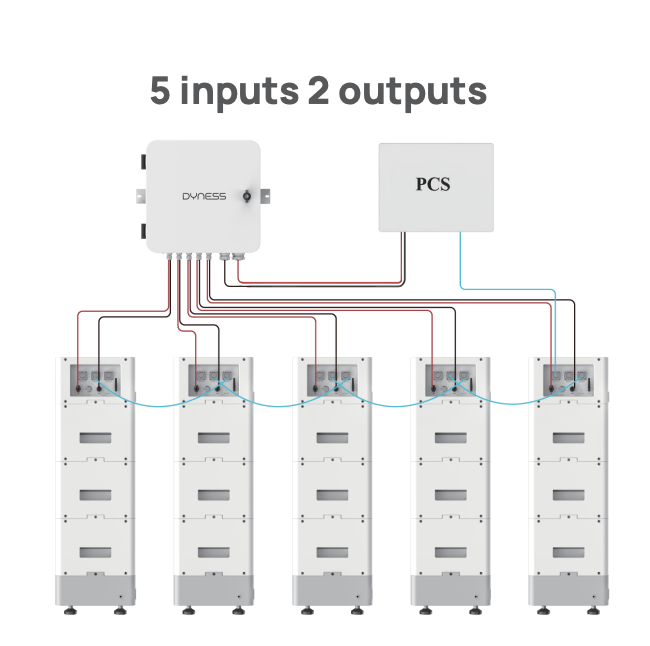

- 5 Eingänge, 2 Ausgänge: Maximal fünf DC-Batterieeingänge über eine DCB auf zwei DC-Ausgänge.
- 160 V bis 650 V DC Nennspannungsbereich: Breiter HV-Spannungsbereich gemäß offiziellem Dyness-Datenblatt.
- Bis zu 200 A Eingangsstrom: Maximal 40 A pro Eingangskanal gemäß Produktspezifikation.
- DC-Kombination unabhängig von der Batteriekommunikation: Die DCB übernimmt die DC-Verteilung; die Kommunikation bleibt Teil der Architektur des angeschlossenen Batteriesystems.
- Schutzgrad IP65: Schutz gegen Staub und Wasserstrahlen gemäß Produktspezifikation. Bitte die Installationsanleitung für die zulässigen Aufstellungsbedingungen beachten.
5 DC-Eingänge, 2 Ausgänge und 160 bis 650 V DC: Dyness DCB-5-50-HV

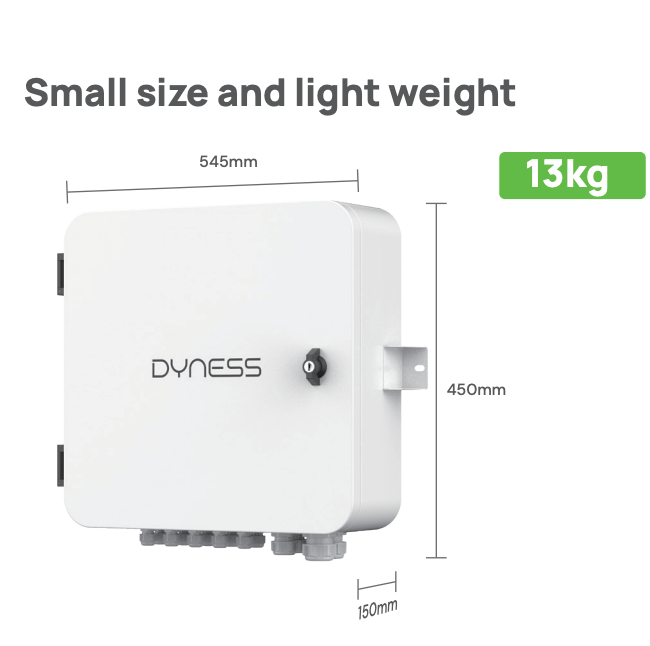

Die DCB-5-50-HV kombiniert bis zu fünf DC-Batterieeingänge und führt diese über zwei DC-Ausgänge in die weitere DC-Systemarchitektur. Die Box ist für die Wandmontage vorgesehen und wiegt 13 kg. Die Abmessungen betragen 545 × 450 × 150 mm. Die DCB ist kein Kommunikations-Hub oder Batterie-Master; die Kommunikation zwischen parallelen Batteriesystemen erfolgt über die eigene Kommunikationsarchitektur des angeschlossenen Batteriesystems.
Kompatible Batteriesysteme und Systemanforderungen
Die DCB-5-50-HV ist elektrisch für DC-Systeme im Bereich 160 V bis 650 V DC spezifiziert, mit maximal 40 A pro Eingang und maximal 200 A Gesamteingangsstrom. Die aktuelle Dyness-Dokumentation der DCB beschränkt das Produkt nicht explizit auf eine Batterieserie.
Die Dyness Tower Pro-Serie ist eine bekannte Anwendung der DCB-5-50-HV. Die Dyness Tower S3-Konfigurationen liegen ebenfalls innerhalb des angegebenen Spannungsbereichs. Beide Serien nutzen Daisy-Chain-Kommunikation zwischen parallelen Towers, wobei die DCB ausschließlich die DC-Kombination übernimmt. Die Betriebsspannungsbereiche beider Serien im Vergleich zum DCB-Spannungsbereich sind in der folgenden Tabelle dargestellt.
| Konfiguration | Serie | Betriebsspannungsbereich |
|---|---|---|
| TP7 | Tower Pro | 168 V bis 216 V DC |
| TP11 | Tower Pro | 252 V bis 324 V DC |
| TP15 | Tower Pro | 336 V bis 432 V DC |
| TP19 | Tower Pro | 420 V bis 540 V DC |
| TP23 | Tower Pro | 504 V bis 648 V DC |
| TS7 | Tower S3 | 168 V bis 216 V DC |
| TS10 | Tower S3 | 252 V bis 324 V DC |
| TS14 | Tower S3 | 336 V bis 432 V DC |
| TS17 | Tower S3 | 420 V bis 540 V DC |
| TS21 | Tower S3 | 504 V bis 648 V DC |
| DCB-5-50-HV | Combiner Box | 160 V bis 650 V DC |
Vollständige technische Spezifikationen: Dyness DCB-5-50-HV HV Combiner Box
| Eigenschaft | Wert |
|---|---|
| Marke und Modell | Dyness DCB-5-50-HV (5in 2out) |
| Eingangskreise | 5 |
| Ausgangskreise | 2 |
| Nennspannungsbereich | 160 V bis 650 V DC |
| Max. Gesamteingangsstrom | 200 A |
| Max. Strom pro Eingangskanal | 40 A |
| Schutzgrad | IP65 |
| Betriebstemperatur | -20 °C bis 60 °C |
| Abmessungen (B × T × H) | 545 × 450 × 150 mm |
| Gewicht | 13 kg |
| Montage | Wandmontage |
| Systemanwendung | Siehe Abschnitt Kompatible Batteriesysteme und Systemanforderungen |
Das offizielle Dyness-Datenblatt DCB-5-50-HV (5in 2out), Version 20250926-EN, ist maßgeblich für technische Spezifikationen, Installation und Betrieb.
Häufig gestellte Fragen zur Dyness DCB-5-50-HV HV Combiner Box
Wofür wird die Dyness DCB-5-50-HV verwendet?
Die DCB-5-50-HV ist eine HV-DC-Kombinationsbox, die bis zu fünf DC-Batterieeingänge auf zwei DC-Ausgänge zusammenführt. Die Box übernimmt ausschließlich die DC-Kombination und -Verteilung; die Kommunikation zwischen parallelen Batteriesystemen erfolgt über die eigene Kommunikationsarchitektur des angeschlossenen Batteriesystems.
Wie viele Batteriesysteme können an eine DCB-5-50-HV angeschlossen werden?
Die DCB-5-50-HV verfügt über 5 DC-Eingänge und unterstützt damit den Parallelanschluss von maximal 5 Batteriesystemen. Der maximale Gesamteingangsstrom beträgt 200 A (maximal 40 A pro Eingangskanal). Bitte vor der Installation stets die aktuelle Dyness-Systemdokumentation für die jeweilige Batterieserie und Wechselrichterarchitektur prüfen.
Kann die DCB-5-50-HV mit dem Dyness Tower S3 eingesetzt werden?
Die Tower S3-Konfigurationen liegen innerhalb des Nennspannungsbereichs der DCB-5-50-HV (160 V bis 650 V DC) und nutzen Daisy-Chain-Kommunikation zwischen parallelen Towers, wobei die DCB ausschließlich die DC-Kombination übernimmt.
Übernimmt die DCB-5-50-HV auch die Kommunikation zwischen den Batteriesystemen?
Nein. Die DCB-5-50-HV übernimmt ausschließlich die DC-Kombination und -Verteilung. Die Kommunikation zwischen parallelen Batteriesystemen erfolgt über die eigene Kommunikationsarchitektur des angeschlossenen Batteriesystems, wie z. B. Daisy Chain bei Tower Pro und Tower S3.
