Pylontech FH3X Stromwandler (CT Klemme)

€15,73 inkl. 21% MwSt.
Versand wird beim Checkout berechnet
Auf Lager
Deutsche Privatkunden können mit 0% MwSt. unter Voraussetzungen kaufen für ...
Franko-Lieferung (NL/BE) ab €5.000 Bestellwert
Lieferung innerhalb von 3–7 Werktagen (NL/BE)
Direkte technische Unterstützung
Mehr als 20 Jahre Praxiserfahrung in PV & Energiespeicherung
Netto-Rabattkonditionen für registrierte Fachpartner
Fachpartner-Zugang
  • Generic
  • Apple Pay
  • Bancontact
  • Google Pay
  • iDEAL Wero
  • Klarna
  • Maestro
  • Mastercard
  • MobilePay
  • PayPal
  • Visa

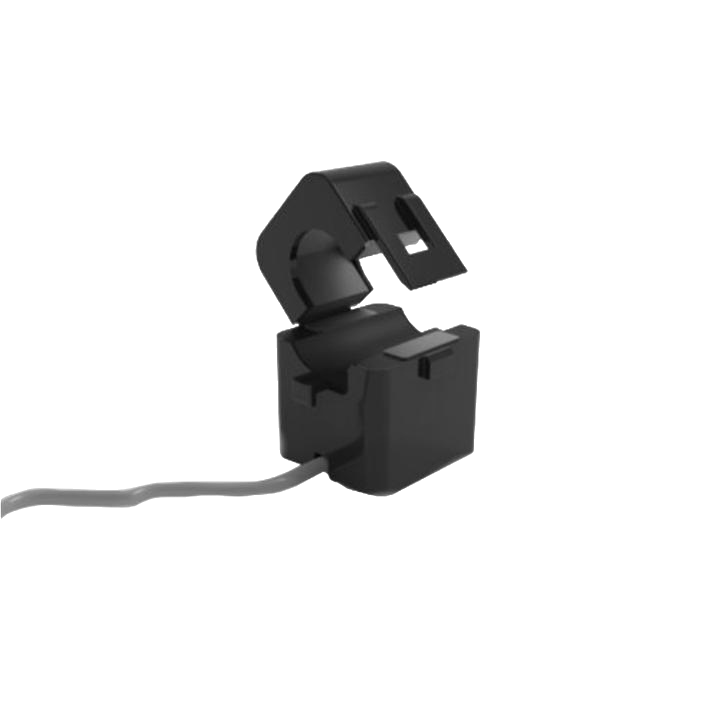

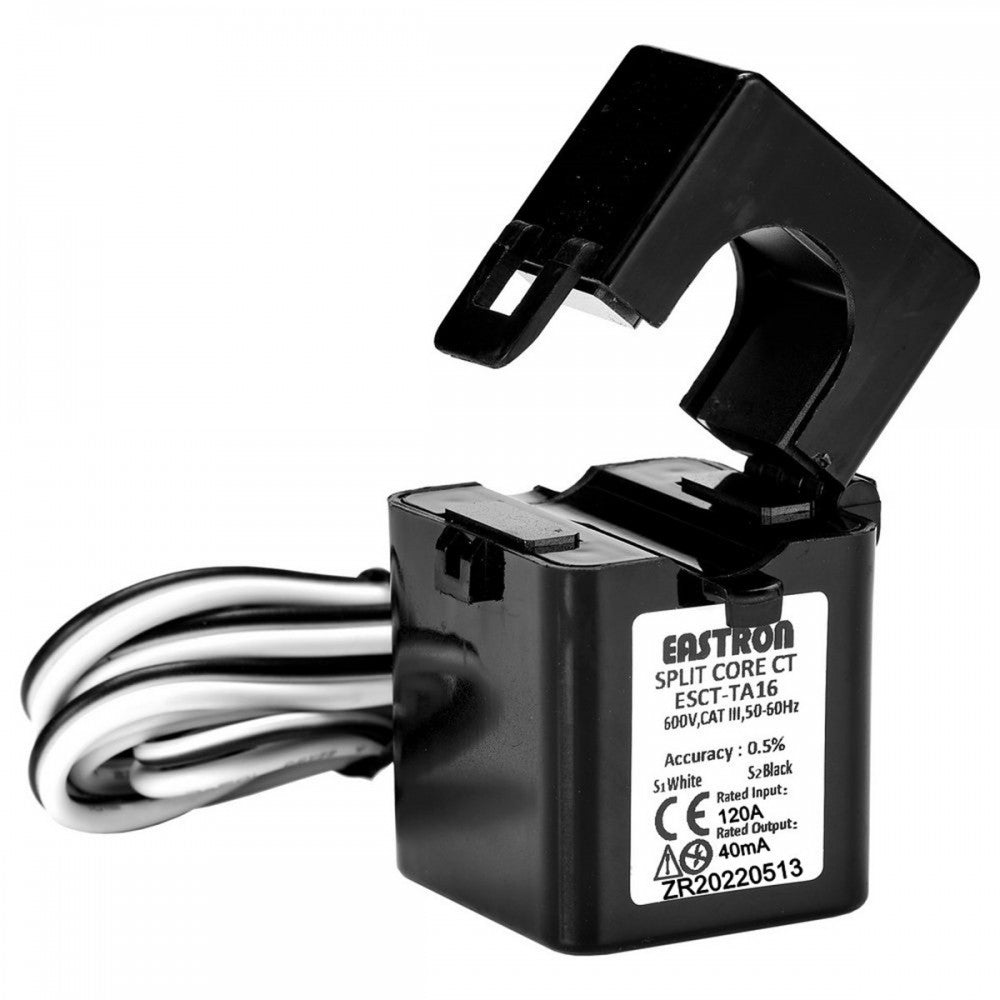

Die Pylontech FH3X CT Klemme ist der originale Stromwandler (Current Transformer) für den Force H3X Hybrid-Wechselrichter. Sie ermöglicht eine präzise Netzerfassung am Netzanschlusspunkt, damit das System den Energiefluss zwischen Haus und Netz korrekt erkennt. Diese Messbasis ist entscheidend für Funktionen wie Nulleinspeisung, dynamische Lastregelung und optimierten Eigenverbrauch innerhalb einer professionellen Pylontech Speicher Systemarchitektur.

  • Originalersatzteil: Voll kompatibel mit dem Force H3X Power Controller.
  • Echtzeit-Netzmessung: Erfasst Stromrichtung und Last am Netzanschlusspunkt.
  • Direkte Terminalanbindung: Anschluss über Multi-Function Terminal (Pin 4/5).
  • Klare Kabelcodierung: S1 (Weiß) und S2 (Schwarz) für korrekte Polarität.

Netzerfassung als Basis für normgerechtes Energiemanagement

Die CT Klemme liefert die Messwerte direkt an das EMS des H3X über das Multi-Function Terminal. Auf dieser Grundlage steuert der Wechselrichter Lade- und Entladevorgänge der Batterie entsprechend der aktuellen Netzbilanz. Für eine korrekte Systemreaktion sind Anschlussbelegung und Montagerichtung zwingend einzuhalten, damit die Messdaten innerhalb der Regelung eindeutig interpretiert werden.

Hinweis: Stromwandler sind im Standard-Lieferumfang (Box 1) des Power Controllers enthalten. Dieser Artikel ist für Ersatz oder als Reserve vorgesehen.
Eigenschaft Wert
Marke & Typ Pylontech CT (Stromwandler)
Kompatibilität Force H3X Serie (Power Controller)
Anschluss Kabelgebunden (Multi-Function Terminal)
S1 (Weiß) Pin 4 (CT+)
S2 (Schwarz) Pin 5 (CT-)
Installationsrichtung Pfeil Richtung Wechselrichter (Inverter)
Handbuch Download
Wie wird die CT Klemme angeschlossen?

Der Anschluss erfolgt am Multi-Function Terminal des H3X. Die weiße Leitung (S1) wird auf Pin 4 (CT+) geführt, die schwarze Leitung (S2) auf Pin 5 (CT-).

In welche Richtung muss der Sensor montiert werden?

Der Pfeil auf der CT Klemme muss in Richtung Wechselrichter zeigen. Eine falsche Einbaurichtung führt zu fehlerhaften Messwerten und damit zu falscher Regelung im Energiemanagement.

Benötige ich diesen Sensor zusätzlich zum Smart Meter?

Der H3X unterstützt Messung über Smart Meter oder über CT Klemme. Wenn kein externes Smart Meter eingesetzt wird und die Netzerfassung über CT erfolgen soll, ist diese CT Klemme erforderlich.
